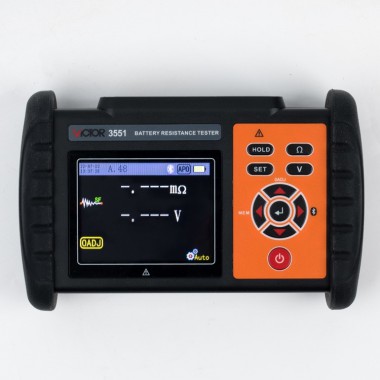

VICTOR 3551电池内阻测试仪

描述：VICTOR 3551电池内阻测试仪是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容ESR参数的仪表（仅供参考）

VICTOR 3551电池内阻测试仪是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容ESR参数的仪表（仅供参考）。本仪表使用交流4端子测试法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。同时还具有数据存储、数据查阅、报警、自动关机等功能。整机高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。可用于电池生产、电池安装、设备生产、设备维修。

VICTOR 3551电池内阻测试仪由微处理器控制，内部16位ADC可准确检测电池内阻、电压与温度。其特点在不停止UPS系统的状态下进行测量，使用交流低电阻测量和降噪技术，不需要停止被测设备的正常工作，在运转状态下进行测量，极大的缩短了测试时间。同时带有数据存储、柱状图显示、数据上传电脑、手机平板等智能设备蓝牙连接进行无线测量、查阅数据等功能。

量程及精度

精度保证条件

精度保证期：1年

校准后精度保证期：1年

精度保证温湿度范围：23℃±5℃、80%RH以下

预热时间：不需要

温度特性

使用温度范围内加上测试精度 ´ 0.1/℃（18℃~28℃之外）

激励信号精度

测量电流精度：±25%

普通模式：1000Hz ± 5Hz 回避噪音频率模式：920Hz ~ 1080Hz 自动变频（使用多阶降噪技术，有效滤除异频或近同频的噪声干扰）

电阻测量精度

量程	最大显示	分辨率	测试精度	测量电流
3 mΩ	3.100 mΩ	1 uΩ	±1 % fs. ±20 dgt.	200 mA
30 mΩ	31.00 mΩ	10 uΩ	±0.5 % fs. ±15 dgt.	200 mA
300 mΩ	310.0 mΩ	100 uΩ		20 mA
3 Ω	3.100 Ω	1 mΩ		2 mA

电压测量精度

量程	最大显示	分辨率	测试精度
7 V	±7.100 V	1 mV	±0.2 % fs. ±10 dgt.
70 V	±71.00 V	10 mV	±0.2 % fs. ±10 dgt.

温度测量精度

量程	最大显示	分辨率	测试精度
-10.0℃~60.0℃	60.0℃	0.1℃	±1.0℃

提示：

以上精度保证仅限出厂标配测试线，在使用非标配测试线或延长线时，调零后也适用本精度表。

技术规格

功能	电池内阻测量，电池电压测量，温度测量
回避噪音频率	有，自动变频范围920Hz~1080Hz
精度保证温度湿度	23℃±5℃，75%rh以下
电源	DC 3.7V锂电池
电阻分辨率	1 u Ω
电压分辨率	1 mV
温度分辨率	0.1℃
测量范围	内阻测量：0.000mΩ~3.100 Ω （4档量程构成）
	电压测量：0.000V~±71.00V （2档量程构成）
	温度测量：-10.0℃~60.0℃（单量程构成）
最大输入电压	DC 70V（+测量端子与-测量端子之间）、不可输入交流
测量方式	内阻测量：1KHz交流4端子测试法、开路端子电压3V max 测量电流：2.0mA~200mA（不同量程档位不同测量电流）温度测量：NTC温度传感器（26℃时为10KΩ） A/D转换方式：逐次逼近型显示更新频率：5次/每秒
响应时间	200ms
测量时间	约2秒
LCD尺寸	70.1mm×52.6mm / 3.5英寸（320*240分辨率16位真彩屏）
仪表尺寸	长宽高：190mm×121mm×51mm
USB接口	具有USB接口，存储数据可以上传电脑，保存打印
蓝牙连接	有
保持和存储功能	有手动保持与存储、自动保持与存储
测量判定功能	可预设定PASS、WARNING、FAIL判定阈值
电池电压	电池电量5格显示，电池电压低时提醒及时充电
自动关机	开机无操作，约15分钟后自动关机（可在设置中关闭）
功耗	300mA MIN / 500mA MAX
质量	仪表：480g (含电池)
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-20℃～60℃；70%RH以下
绝缘电阻	20MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/RMS(电路与外壳之间)
外部磁场	＜40A/m
外部电场	＜1V/m
适合安规	IEC 61010
