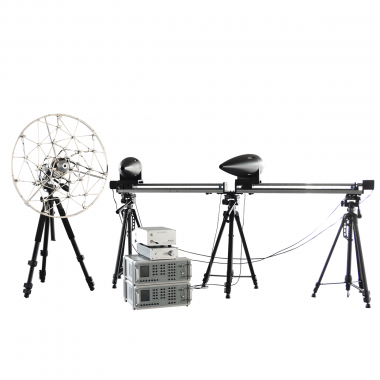

爱华智能 AHAI1012 声源定位系统校准装置

声源识别定位系统，俗称的声学照相机，是基于传声器阵列测量技术，以图像方式显示声场及声源在空间的分布，主要应用于噪声源的识别与定位。 横向空间分辨力：声源定位系统在与声阵列轴向垂直方向的空间分辨力，通常用可分辨的两声中心之间的最小距离来表示。 主旁瓣抑制比：声源定位系统在对单声源识别定位的成像区域内，主瓣与最大旁瓣的声压级之差。 定位误差：声源定位系统定位出的声源位置与理论位置的偏差。

主要性能指标

l 声频信号发生器

频率范围：10Hz – 20kHz

频率误差：不超过±0.25%

总失真：小于0.03%

输出稳定度： ± 0.02 dB/h

信号输出路数：2

l 标准声源

      额定阻抗：6Ω

额定输入功率：15W

最大长时输入电压：12Vrms

基准声压级下失真：84dB，<3%

 稳定性：优于 ±0.2dB

 声压级：大于70dB(1m处)

l 功率放大器

 最大输出功率：25W/4Ω×2

 频率响应：10Hz～20kHz±0.2dB

 剩余噪音电压：<0.5mV（有效值）

 动态范围：>90dB

 总谐波失真：<0.5%

l 计量特性

横向空间分辨力：声源定位系统在与声阵列轴向垂直方向的空间分辨力，通常用可分辨的两声中心之间的最小距离来表示。

主旁瓣抑制比：声源定位系统在对单声源识别定位的成像区域内，主瓣与最大旁瓣的声压级之差。

定位误差：声源定位系统定位出的声源位置与理论位置的偏差。
