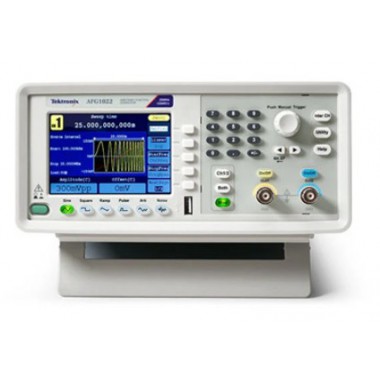

AFG1000系列 任意波形函数发生器

厂商名称：泰克/TEKTRONIX

产品型号：AFG1022/AFG1022X/AFG1062

一、泰克任意波形函数发生器AFG1022主要指标：

25MHz模拟带宽，2通道，输出频率1 uHz 到 25 MHz，记录长度8k 点，采样率125 MS/s，垂直分辨率14位。如需了解产品详细资料欢迎在线咨询或者致电4000-029-016。

二、泰克任意波形函数发生器AFG1000产品介绍：

AFG1000系列任意波形发生器提供了性价比最好的波形生成工具。 它包括两个双通道型号，最高60MHz带宽，最高10 Vp-p输出幅度。4种运行模式、50种内置常用波形和内置200 MHz频率计数器，满足试验和测试工作中的大多数波形发生需求。3.95英寸TFT LCD、快捷按钮、USB接口和PC软件提供了最直观的仪器配置方式。
主要性能指标
双通道，25 MHz或60 MHz正弦波形，12.5 MHz或30 MHz方波
14位，125 MS/s或300 MS/s任意波形，8 k点或1 M点记录长度
幅度1 mVp-p ~ 10 Vp-p 至50 Ω负载
主要特点
连续模式、扫描模式、突发模式和调制模式(AM, FM, PM, ASK, FSK, PSK, PWM)满足学生和其他用户完成试验/测试作业的大部分要求
64-MB 非易失内存，存储任意波形
内置 6 位分辨率的 200 MHz 计数器为测量频率/周期/脉宽/占空比提供了简便精确的方式
标配 USB 主控/设备接口，用于扩大内存和远程控制
利用外部 U 盘，免费 ArbExpress 使得编辑用户自定义波形变得异常简便
兼容 TekSmartLab™，轻松完成教学
标配 5 年保修
应用
电气和电子实验
通信实验
传感器仿真
功能测试
性能和特点
1 μHz ~ 25 MHz或60 MHz正弦波形范围，12位或1 μHz分辨率和±1 ppm漂移高稳定性时基，在频域中提供杰出的信号保真度。由于1 mVp-p到10 Vp-p输出幅度范围及整个频率范围内14位或1 mVp-p分辨率，您不必再在输出幅度和频率之间进行取舍。
四种不同的运行模式，利用经济的解决方案，覆盖大多数应用。内置50种最常用的标准波形和任意波形，使用方便。 高达1 M点任意波形内存，用户可以复现使用泰克示波器捕获的或使用 ArbExpress定义的真实世界信号。 内置200 MHz和6位分辨率频率计数器为测量频率/周期/脉宽/占空比提供了简便精确的方式。
易用性
高清3.95英寸彩色TFT显示器用文本格式和图形格式显示相关设置和参数，让用户对其设置全面树立信心，让他们把重点放在手边的任务上。前面板快捷按钮和旋转旋钮可以用最少的工作和时间进入最常用的功能和设置。内置64-MB非易失内存及U盘接口，为存储用户自定义波形提供无上限的空间。
软件和解决方案
可以使用 U 盘把免费 ArbExpress 软件生成的用户自定义任意波形简便地加载到 AFG1000 上。
作为泰克教育解决方案的一个构件，AFG1000 可以嵌入到 TekSmartLab 中，提供了经济高效的教学和实验室管理解决方案。
