品牌：: 固纬GWINSTEK

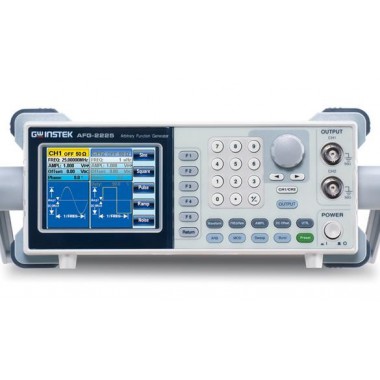

AFG-2225

宽频率范围 1μHz - 25MHz (正弦波)
全频段1 μHz 分辨率
内置独立等性能双通道标准的 120MSa/s, 10bit, 4k 点任意波
真正双通道输出, CH2提供与通道一同规格的信号输出
双通道功能支持耦合，跟踪，相位操作
1% ~ 99% 方波可调占空比
友善的用户操作界面，方便用户进行参数设定
提供多种任意波编辑信号编辑功能
内置标准的AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能
提供USB Host/Device 接口用于远程控制和波形编辑

AFG-2225 是一台基础型双通道任意波信号源，在同类产品中提供了卓越的性能。两个通道提供同等特性以满足双信号应用，如差分信号或IQ调制。优秀的C/P使得AFG-2225成为加快开发进程的实用设备。双通道主要特点包括 10Vpp输出幅值；25MHz频率带宽，1uHz分辨率；内置正弦波，方波，斜波（三角波）和噪声波。1%~99%方波可调占空比，可作为脉冲信号源。对于任意波功能，两个通道提供120MSa/s采样率，10位分辨率，4k点内存深度。同时内置66种任意波供用户根据需求选择。此外，AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器，用于各种通信领域应用。

此外，全数字化用户界面，3.5英寸彩色LCD可显示所有操作信息，包括当前输出端真正的输出波形。通讯接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接，直接波形重建、闪存设备上保存/调取数据；USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。

规格
		CH1	CH2

波形		正弦波，方波，斜波，脉冲波，噪声波，任意波
任意波功能
采样率		120 MSa/s
重建率		60 MHz
波形长度		4k 点
垂直分辨率		10 位
记录长度		4k 点
频率特性
范围	正弦波，方波	1uHz~25MHz
	斜波	1uHz~1MHz
分辨率		1uHz
精确度	稳定度	±20 ppm
	老化率	±1 ppm/年
	误差容忍	≤1 mHz
输出特性
幅值	范围	1mVpp ~ 10 Vpp (接50Ω负载)；2mVpp ~ 20 Vpp (开路) ；1mVpp ~ 5 Vpp (接50Ω负载) 20MHz ~ 25MHz；2mVpp ~ 10 Vpp (开路) 20MHz ~ 25MHz
	精确度	设定值的±2% ±1 mVpp ( 1 kHz)
	分辨率	1mV 或 3 位
	平坦度	±1% (0.1dB) ≤100kHz；±3% (0.3 dB) ≤5MHz；±5% (0.4 dB) ≤12MHz；±10%(0.9dB) ≤25MHz(1kHz正弦波)
	单位	Vpp, Vrms, dBm
直流偏移	范围	±5 Vpk ac +dc (接50Ω负载)；±10Vpk ac +dc (开路) ；±2.5 Vpk ac +dc (接50Ω负载) 20MHz ~ 25MHz；±5Vpk ac +dc (开路) 20MHz ~ 25MHz
	精确度	设定值的2% + 10mV+ 幅值的0.5%
波形输出	阻抗	50Ω 典型值 (固定)；> 10MΩ (输出关闭)
	保护	短路保护，过载继电器自动禁止输出
正弦波特性
谐波失真		≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp；≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp；≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp；≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp
方波特性
上升/下降时间		最大输出时，≤25ns at (接 50 Ω 负载)
过激信号		5%
不对称性		周期的1% +5 ns
可调占空比		1.0% ~ 99.0% ≤100kHz；10% ~ 90% ≤ 1MHz；50% ≤ 25MHz
斜波特性
线性度		< 峰值输出的0.1%
可调对称性		0% ~ 100% (0.1% 的分辨率)
脉冲波特性
周期		40ns~2000s
脉宽		20ns~1999.9s
过激信号		<5%
抖动率		20ppm +10ns
AM 调制
载波		正弦波，方波，斜波，脉冲波，任意波	正弦波，方波，斜波，脉冲波，任意波
调制波		正弦波，方波，三角波，上斜波，下斜波	正弦波，方波，三角波，上斜波，下斜波
调制频率		2mHz ~ to 20kHz (内部)；DC ~ 20kHz (外部)	2mHz ~ to 20kHz (内部)DC ~ to 20kHz (外部)
调制深度		0% ~ to 120.0%	0% ~ to 120.0%
调制源		内部 / 外部	内部 / 外部
FM 调制
载波		正弦波，方波，斜波	正弦波，方波，斜波
调制波		正弦波，方波，三角波，上斜波，下斜波	正弦波，方波，三角波，上斜波，下斜波
调制频率		2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部)	2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部)
峰值频偏		DC ~ 最大频率	DC ~ 最大频率
调制源		内部/ 外部	内部/ 外部
扫频
波形		正弦波，方波，斜波	正弦波，方波，斜波
类型		线性或对数	线性或对数
起始/停止频率		1uHz ~ 最大频率	1uHz ~ 最大频率
扫频时间		1ms ~ 500s	1ms ~ 500s
扫频源		内部/ 外部/手动	内部 / 外部/手动
FSK
载波		正弦波，方波，斜波，脉冲波	正弦波，方波，斜波，脉冲波
调制波		50% 方波占空比	50% 方波占空比
调制速率		2mHz ~ 100 kHz (内部) ；DC ~ 100 kHz(外部)	2mHz ~ 100 kHz (内部) DC ~ 100 kHz(外部)
频率范围		1uHz ~ 最大频率	1uHz ~ 最大频率
调制源		内部 / 外部	内部 / 外部
PM
载波		正弦波，方波，斜波	正弦波，方波，斜波
调制波		正弦波，方波，三角波，上斜波，下斜波	正弦波，方波，三角波，上斜波，下斜波
调制频率		2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部)	2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部)
相位偏移		0˚ ~ 360˚	0˚ ~ 360˚
调制源		内部/ 外部	内部 / 外部
SUM
载波		正弦波，方波，斜波，脉冲波，噪声波	正弦波，方波，斜波，脉冲波，噪声波
调制波		正弦波，方波，三角波，上斜波，下斜波	正弦波，方波，三角波，上斜波，下斜波
调制频率		2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部)	2mHz ~ 20kHz (内部)；DC ~ 20kHz (外部)
SUM 深度		0% ~ 100.0%	0% ~ 100.0%
调制源		内部/ 外部	内部 / 外部
外部触发输入
类型		用于 FSK, Burst, Sweep
输入电平		TTL 兼容
边沿		上升或下降（可选）
脉冲宽度		>100ns
输入阻抗		10kΩ，直流耦合
外部调制输入
类型		用于 AM, FM, PM, SUM
电压范围		±5V 满刻度
输入阻抗		10kΩ
频率		DC ~ 20kHz
触发输出
类型		用于 Burst, 扫频, Arb
电平		TTL 兼容 50Ω
脉宽		>450ns
最大速率		1MHz
扇出数		≥4 TTL 负载
I阻抗		50Ω 典型
双通道功能
相位		‘-180˚ ~180˚同步相位	-180˚ ~ 180˚
跟踪		CH2=CH1	CH1=CH2
耦合		频率（比或差）幅值&直流偏移	频率（比或差）
DSO连接		√	√
Burst
波形		正弦波, 方波, 斜波	正弦波, 方波, 斜波
频率		1uHz~25MHz	1uHz~25MHz
Burst 计数		1 ~ 65535 周期或无限	1 ~ 65535 周期或无限
开始/停止相位		-360 ~ +360	-360 ~ +360
内部周期		1ms ~ 500s	1ms ~ 500s
门控源		外部触发	外部触发
触发源		单, 外部或内部速率	单, 外部或内部速率
N-Cycle, 无限		0s ~ 655350ns	0s ~ 655350ns
计频器
范围		5Hz ~ 150MHz
精确度		时基精确度±1count
时基		±20ppm (23˚C ±5˚C) 热机30分钟后
分辨率		最大分辨率为:100nHz 对于 1Hz, 0.1Hz 对于 100MHz.
输入阻抗		1kΩ/1pf
灵敏度		35mVrms ~ 30Vms (5Hz ~ 150MHz)
保存/调取
10组设置存储
接口
USB (Host & Device)
显示
3.5”TFT LCD
一般规格
电源		AC100~240V, 50~60Hz
功耗		25 W (最大)
操作环境		本说明书规格温度范围: 18 ~ 28˚C工作温度 :0 ~ 40˚C相对湿度:＜ 80%, 0 ~ 40˚C安装类别： CAT II
操作海拔		2000 米
存储温度		-10~70˚C, Humidity: ≤70%
尺寸 (WxHxD)		266(W) x 107(H) x 293(D) mm
重量		约 2.5kg
附件		GTL-101× 2；快速入门指南 ×1；CD (用户手册+ 软件) ×1 ；电源线×1
