PEM CWTMini

型号:CWT Mini/CWT MiniHF

电流:30A峰值至120kA峰值

精度(典型值):在线圈中心位置高可达+0.2%

高频带宽(-3dB):30MHz(100mm线圈)、23MHz(200mm线圈)

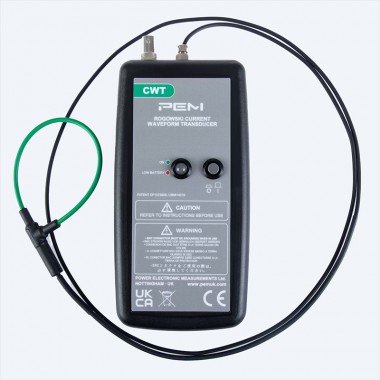

介绍:PEM CWT Mini和MiniHF是较先进的mini型罗氏线圈，CWT Mini系列罗氏电流线圈,具有较小的外形尺寸和几乎为零的插入阻抗。

CWTMini

带有小线圈的宽带交流电流探头，甚至可以在电路中最难以触及的部分进行测量。

CWTMini 在线圈周围有一个小夹子和宽带宽，使其可用于从电源频率和谐波电流分析到测量长持续时间脉冲的各种应用。小线圈提供两种绝缘电压：峰值 2kV，横截面直径为 3.5mm，峰值为 5kV，直径为 4.5mm。

主要特点

1.扩展的低频性能。

2.从 Hz 到 > 100kHz 的可预测相位响应。

3.低下降失真，用于测量较长的脉冲。

4.高频工作频率可达 MHz。

5.额定电流从 60A pk 到 300kA pk。

6.标准线圈长度（周长）为 100 毫米或 200 毫米。

7.*3.5mm 横截面直径的薄线圈用于 2kV pk 绝缘，4.5mm 用于 5kV pk 线圈。

应用

1.工频 50/60Hz 测量和高次谐波

2.脉冲电流和具有较长持续时间脉冲的脉冲功率测量。

3.在存在大直流电流的情况下测量小交流电流（例如监测电容器纹波）。

4.电源转换器开发和诊断。

5.在难以触及的导体中测量电流，例如紧密排列的母线。

6.变速驱动器、UPS、电力系统或 SMPS 电路中的电能质量监测

标准与合规性

1.CE 标志

2.符合 EMC EN61326-1

3.符合 IEC 61010-1;IEC 61010-2-032 标准

4.PEM Ltd 已通过 ISO9001：2015 标准认证

5.专利产品

PEM 致力于为客户提供最高水平的质量，请在质量标准和合规性部分阅读有关我们如何努力实现这一目标的更多信息。
