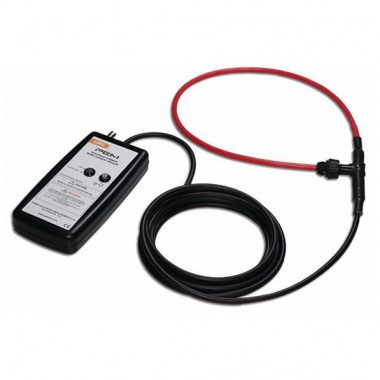

PEM CMC共模罗氏线圈

型号:CMC

电流:37.5A至150A峰值

精度(典型值):1%

测量带宽(-3dB):1.9kHZ-14MHZ

介绍:PEM CMC共模罗氏线圈是一种灵活的开口式柔性电流探头,用于测量高频共模电流,高频共模电流通过大型交流驱动系统中的轴承流经电机到地。CMC罗氏线國是非常成功的行业领先的CWT系列Rogowski电流传感器的改进版本。

 一、PEM罗氏线圈的产品概述：

       CMC共模罗氏线圈又称Rogowski coil,用于测量VSD中的共模电流。控制交流电机的变频器( VSD )可能会产生可能出现在机器轴上的大量高频电压。这些电压是PWM电压的电容耦合的结果。轴上的电压足以使电弧电流流过电机轴承到地面。放电电流可导致轴承滚道表面的加热和均匀熔化。轴承电流造成的损坏可能导致电机驱动器过早失效以及昂贵的维护和停机时间。

       PEM CMC共模罗氏线圈一种灵活的开口式柔性电流探头 ,这款PEM电流探头用于测量高频共模电流,高频共模电流通过大型交流驱动系统中的轴承流经电机到地。CMC罗氏线圈是非常成功的行业领先的CWT系列Rogowski电流传感器的改进版本。

       PEM CMC线圈是识别大型电机驱动器中共模电流的存在和严重程度的重要工具。这款PEM电流探头专为具有交流驱动系统知识的经验丰富的人员使用而设计。一旦确定 , CMC罗氏线圈将为工程而提供参考量,该测量可用于评估为减轻轴承电流而采取的步要的有效性。

二、PEM罗氏线圈的定制的探头的特点是：

1.一个静电屏蔽的Rogowski coil。屏风衰减了 由于本地电压源的电容性耦合而产生的不必要的干扰。

2.低频（-3dB）带宽，以衰减大的基本功率频率电流和磁场。这大大提高了测量高频轴承电流的信噪比。

3.高频（-3dB）带宽≥10MHz，线圈周长可达1米

4.广泛的Rogowski线圈尺寸，甚至适用于max的机器轴

三、PEM罗氏线圈的特性

1.CMC共模罗氏线圈延迟特性

       跟踪显示CMC03测量2MHz正弦波电流源。而同轴分流测量相同电流。实际电流和CMC的输出之间存在延迟,这是可预测的,由线圈和电缆长度以及积分器设计决定。CMC03B/2.5/1000的预测延迟为35ns。

       2 MHz阻尼正弦电流16 Apk

       CH1

      -CMC 03/B/2.5/1000(峰值电流75A , Sens.100mV/A)

      CH2

      -同轴并联2 GHz时基200 ns/div

2.CMC共模罗氏线圈噪声特性

低噪声积分器设计使高频电流的测量精度更高,动态测量范围更宽。

典型噪声_CMC 03型

CH1-CMC03/B/2.5/1000

(峰值电流75A,灵敏度100 mV/A)

时基2ms/div

3.CMC共模罗氏线圈高频特性

       CMC的高频带宽由线圈长度、电缆长度和积分器设计来决定。 规格表中每种型号的高频带宽为2.5m电缆和1000 mm线圈。

      典型高频响应(CMC06-50 mV/A型)

      显示高频性能随线圈长度、500 mm线圈到5000 mm线圈的变化

4.CMC共模罗氏线圈低频特性

      CMC共模罗氏线圈低频特性:低频带宽被设置为衰减任何大的基频电流和磁场。在50 Hz时, CMC 06积分器的增益通常为-90dB ,这意味着如果有100 mVrms的电流通过线圈,则CMC的输出将小于0.2mVrms。

典型低频幅值响应
