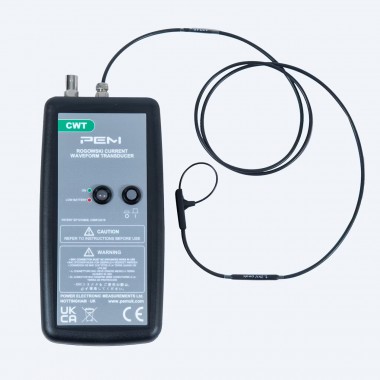

PEM CWTUM-S 系列

型号:CWTUM-S 系列

校准为 ±0.2% 读数，导体位于 Rogowski 线圈回路中。

额定电流从 30A pk 到 30kA pk。

线圈绝缘 1.2kV pk.横截面直径 1.2 毫米。

标准线圈长度（周长）为 80 毫米。

CWTUM-S 系列

配备极薄的夹式线圈（横截面为 1.2 毫米）。

CWTUM-S 是 PEM 原始 CWT 超迷你探头的更薄版本。罗氏线圈的横截面直径仅为 1.2 毫米，而不会影响工作温度、高频性能或绝缘电压。如此薄的线圈为在狭小空间内测量电流提供了另一种解决方案，而不会中断被测电路。

带 BNC 输出的宽带交流电流探头，可连接到大多数类型的示波器或数据采集设备。

特征

1.宽工作温度 -40°C 至 +125°C。

2.高频 （-3dB） 30MHz。

3.仅以几个 pH 值加载被测电路。

4.标准线圈长度（周长）为 80 毫米。

5.线圈绝缘 1.2kV pk.横截面直径 1.2 毫米。

6.峰值 di/dt 能力高达 100kA/μs。

7.额定电流从 30A pk 到 30kA pk。

应用

1.电力电子电路中的开关电流波形：

2.小至 TO-220、D2PAK 和其他 SMT 功率器件的 MOSFET 或 IGBT 器件。

3.测量功率器件中半导体键合丝的功率损耗。

4.监控小型电感器、电容器、缓冲电路等中的电流

5.在存在大直流电流的情况下测量小交流电流（例如监测电容器纹波）。

6.电源转换器开发和诊断。

7.测量射频应用中的高频正弦电流、脉冲电流或瞬态电流。

标准和认证

1.CE 标志

2.符合 EMC EN61326-1

3.符合 IEC 61010-1;IEC 61010-2-032 标准

4.PEM Ltd 已通过 ISO9001：2015 标准认证

PEM 致力于为客户提供最高水平的质量，请在质量标准和合规性部分阅读有关我们如何努力实现这一目标的更多信息。
