品牌：: 费思Faith

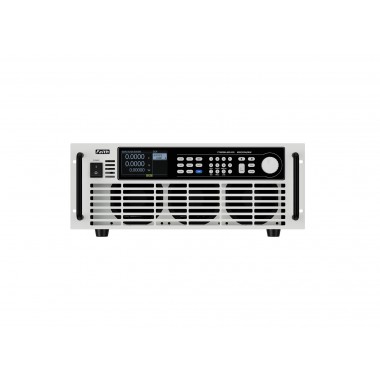

FT68200A/E/H系列超大功率直流电子负载(4kW~72kW)

电压：150V，600V，1200V，1600V
功率：4kW~72kW

费思FT68200A/E/H系列超大功率可编程直流电子负载，是基于高可靠性及高功率密度进行设计，其功率密度是传统负载的两倍。

费思FT68200A/E/H系列超大功率直流电子负载有150V、600V、1200V、1600V四种电压范围，单机功率范围从4kW至72kW，单一台电流最大2400A。其更宽的工作范围，极快的动态频率，有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力，瞬间过功率拉载可达额定功率2倍，能有效降低测试成本。

费思FT68200A/E/H超大功率直流电子负载具备LAN、RS232、RS485、CAN、GPIB、USB等多种通讯接口以及模拟量接口，既支持SCPI也支持ModBus 通讯协议，为系统集成应用提供了极大便利。

| 简述

费思FT68200A/E/H系列超大功率可编程直流电子负载，是基于高可靠性及高功率密度进行设计，其功率密度是传统负载的两倍。

| 特点

单机功率：4kW～72kW，通过主/从并联，最大功率可扩展至720kW；
功率密度: 6kW/3U；
电压范围：150V、600V、1200V、1600V；
电流范围：100A/kW(150V)，70A/kW(600V)，40A/kW(1200V), 20A/kW(1600V) ；
高精度，电压精度为(0.025%+0.025%F.S.)，电流精度为(0.05%+0.05%F.S.)；
单机最高电流斜率为96A/us（H系列）；
多种工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式；
编程速度50kHz，采样速度500kHz；
30kHz动态扫描功能；
远程数据传输率可达1kHz，能极大提高通讯接口数据获取能力；
瞬时过功率带载功能，瞬间过载能力超过额定功率的两倍以上；
OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能；
时间测量，(Vpk+/-)测量功能；
自动测试功能，正弦波带载功能，序列功能，MPPT功能；
全面的保护功能：过电压、过电流、过温度、限电流、限功率、反接告警、断电记忆等；
外部模拟编程输入与电流监视输出，且具备高压隔离能力；
TFT彩色液晶显示屏，中英文菜单界面；
配备多种通信接口：RS232、RS485、LAN、USB，GPIB（选配）、CAN（选配）；
支持SCPI与ModBus通讯协议。

| 应用领域

动力电池、铅酸电池、燃料电池的放电测试；
BMS与电池保护装置测试；
直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试；
大功率开关电源、UPS电源、通信电源、服务器电源的测试；
太阳能电池阵列、工业电机的虚拟负载测试。

| 超高功率密度

费思FT68200A/E/H系列超大功率直流可编程电子负载采用高功率密度设计，体积仅为传统电子负载的一半，重量比传统负载少三分之一。

| 多种工作模式

费思FT68200A/E/H系列超大功率直流可编程电子负载具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

| 超高电流斜率

FT68200H系列具有超高的电流斜率，单机电流最大斜率可达 96A/μs。在瞬息万变的测试需求中，能够瞬间完成负载切换，精准模拟真实工况下的电流突变，无论是对开关电源的瞬态响应测试，还是对芯片内核电源的快速拉载评估，都能提供微秒级的动态响应，让测试数据更及时、更准确。

| 1kHz数据传输

费思FT68200A/E/H系列超大功率直流可编程电子负载能为用户提供高达1kHz的数据传输量，即每秒1000个电压、电流数据点，以便实现波形绘制与动态数据分析等功能。在系统集成应用中，上位机通过此功能可免去示波器与高速电流采集硬件，直接获取大量测试数据，降低成本。

| 瞬时过功率加载功能

费思FT68200A/E/H系列超大功率电子负载具有瞬时2倍额定功率拉载能力。在模拟直流电机启动特性，电源瞬时过载特性，动力电池的瞬时高倍率放电特性，功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中，可极大地节约成本。

| 时间测量

费思FT68200A/E/H系列超大功率电子负载具有时间测量功能。通过捕获外部开关量信号，结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间，以及保险丝熔断时间与断路器响应时间等。

| 电池测试

费思FT68200A/E/H系列超大功率直流可编程电子负载具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式，可自行设定放电截止条件：截止电压、截止时间及截止电量，三者任一条件满足，放电停止。放电过程中，将记录放电电量与放电时间。

费思FT68200A/E/H电子负载通过直流放电法（DCIR）进行电池内阻和容量测试。

| 序列功能

费思FT68200A/E/H系列超大功率电子负载提供了序列测试功能，最多可编辑20个测试文件，每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变化，并同时支持文件链接等序列编辑功能。最多可完成2000步（可定制5000步）的时序编辑，单步时间范围为：0.1ms～99999s。

| 正弦波动态带载

费思FT68200A/E/H系列超大功率电子负载具备正弦波带载电流功能，可应用于燃料电池的阻抗分析测试。

| 级联

费思FT68200A/E/H系列超大功率电子负载的级联功能，支持高达10台负载的并机使用，扩展电子负载的功率使用范围。级联时，每个负载自主均流，从机自动复制主机的带载参数。单机也可独立使用，功率配置更灵活。

| 外部模拟编程

费思FT68200A/E/H系列超大功率电子负载具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

| 多接口与多协议

费思FT68200A/E/H系列超大功率电子负载配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。

| 电脑图形化操作软件

FT68200A/E/H系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、生成图像、导出报表、打印报告等，方便客户使用。

6kW机型

型号	FT68206A/E-150-600		FT68206A/E-600-420		FT68206AL-1200-120
电压*3	150V		600V		1200V
电流	600A		420A		120A
功率*2	6,000W		6,000W		6,000W
满电流最低操作电压	1.5V/600A		8V/420A		20V/120A
恒电流模式
量程	0-60A	0-600A	0-42A	0-420A	0-12A	0-120A
分辨率	1mA	10mA	0.7mA	7mA	0.2mA	2mA
精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.
恒电压模式
量程	0-30V	0-150V	0-120V	0-600V	0-240V	0-1200V
分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
精度	0.025%+0.025%F.S.		0.025%+0.025%F.S.		0.025%+0.025%F.S.
恒功率模式*4
量程	0‐6,000W		0‐6,000W		0‐6,000W
分辨率	100mW		100mW		100mW
精度	0.2%+0.2% F.S.		0.2%+0.2% F.S.		0.2%+0.2% F.S.
恒电阻模式*4
量程（Ω）	0.009～50	0.09～250	0.053～286	0.53～1429	0.375～2000	3.75～10000
精度	Vin/Rset*(0.2%)+0.2%IF.S.		Vin/Rset*(0.2%)+0.2%IF.S		Vin/Rset*(0.2%)+0.2%IF.S.
斜率
电流斜率（A/us）	0.001～0.6	0.01～6	0.001～0.4	0.001～4	0.0001～0.12	0.001～1.2
电流测量
量程	0-60A	0-600A	0-42A	0-420A	0-12A	0-120A
分辨率	1mA	10mA	0.7mA	7mA	0.2mA	2mA
精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.
电压测量
量程	0-30V	0-150V	0-120V	0-600V	0-240V	0-1200V
分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
精度	0.025%+0.025%F.S.		0.025%+0.025%F.S.		0.025%+0.025%F.S.
其他规格
AC电压	220VAC ±10%，50～60Hz，360VA
操作温度	0～40℃
满功率操作温度	0～25℃

型号	FT68206H-150-600			FT68206H-600-420		FT68206H-1200-120
电压*3	150V			600V		1200V
电流	600A			420A		120A
功率*2	6,000W			6,000W		6,000W
满电流最低操作电压	1.5V/600A			8V/420A		20V/120A
恒电流模式
量程	0-60A		0-600A	0-42A	0-420A	0-12A	0-120A
分辨率	1mA		10mA	0.7mA	7mA	0.2mA	2mA
精度	0.05%+0.05%F.S.			0.05%+0.05%F.S.		0.05%+0.05%F.S.
恒电压模式
量程	0-30V		0-150V	0-120V	0-600V	0-240V	0-1200V
分辨率	0.5mV		2.5mV	2mV	10mV	4mV	20mV
精度	0.025%+0.025%F.S.			0.025%+0.025%F.S.		0.025%+0.025%F.S.
恒功率模式*4
量程	0‐6,000W			0‐6,000W		0‐6,000W
分辨率	100mW			100mW		100mW
精度	0.2%+0.2% F.S.			0.2%+0.2% F.S.		0.2%+0.2% F.S.
恒电阻模式*4
量程（Ω）	0.009～50	0.09～250		0.053～286	0.53～1429	0.375～2000		3.75～10000
精度	Vin/Rset*(0.2%)+0.2%IF.S.			Vin/Rset*(0.2%)+0.2%IF.S		Vin/Rset*(0.2%)+0.2%IF.S.
斜率
电流斜率（A/us）	0.001～4.5		0.001～45	0.001～2.1	0.001～21	0.001～0.6	0.001～6
电流测量
量程	0-60A		0-600A	0-42A	0-420A	0-12A	0-120A
分辨率	1mA		10mA	0.7mA	7mA	0.2mA	2mA
精度	0.05%+0.05%F.S.			0.05%+0.05%F.S.		0.05%+0.05%F.S.
电压测量
量程	0-30V		0-150V	0-120V	0-600V	0-240V	0-1200V
分辨率	0.5mV		2.5mV	2mV	10mV	4mV	20mV
精度	0.025%+0.025%F.S.			0.025%+0.025%F.S.		0.025%+0.025%F.S.
其他规格
AC电压	220VAC ±10%，50～60Hz，360VA
操作温度	0～40℃
满功率操作温度	0～25℃
重量	40kg
尺寸	432mm(W)177mm(H)665mm(D)

12kW机型

型号	FT68212A/E-150-1200			FT68212A/E-600-840			FT68212AL-1200-2400
电压*3	150V			600V			1200V
电流	1200A			840A			240A
功率*2	12,000W			12,000W			12,000W
满电流最低操作电压	1.5V/1200A			8V/840A			20V/240A
恒电流模式
量程	0-120A		0-1200A	0-84A		0-840A	0-24A		0-240A
分辨率	2mA		20mA	1.4mA		14mA	0.4mA		4mA
精度	0.05%+0.05%F.S.			0.05%+0.05%F.S.			0.05%+0.05%F.S.
恒电压模式
量程	0-30V		0-150V	0-120V		0-600V	0-240V		0-1200V
分辨率	0.5mV		2.5mV	2mV		10mV	4mV		20mV
精度	0.025%+0.025%F.S.			0.025%+0.025%F.S.			0.025%+0.025%F.S.
恒功率模式*4
量程	0‐12,000W			0‐12,000W			0‐12,000W
分辨率	200mW			200mW			200mW
精度	0.2%+0.2% F.S.			0.2%+0.2% F.S.			0.2%+0.2% F.S.
恒电阻模式*4
量程（Ω）	0.005～25	0.05～125		0.027～143	0.27～714		0.186～1000	1.86～5000
精度	Vin/Rset*(0.2%)+0.2%IF.S.			Vin/Rset*(0.2%)+0.2%IF.S.			Vin/Rset*(0.2%)+0.2%IF.S.
斜率
电流斜率（A/us）	0.001～1.2		0.01～12	0.0001～0.8		0.001～8	0.0001～0.24		0.001～2.4
电流测量
量程	0-120A		0-1200A	0-84A		0-840A	0-24A		0-240A
分辨率	2mA		20mA	1.4mA		14mA	0.4mA		4mA
精度	0.05%+0.05%F.S.			0.05%+0.05%F.S.			0.05%+0.05%F.S.
电压测量
量程	0-30V		0-150V	0-120V		0-600V	0-240V		0-1200V
分辨率	0.5mV		2.5mV	2mV		10mV	4mV		20mV
精度	0.025%+0.025%F.S.			0.025%+0.025%F.S.			0.025%+0.025%F.S.
其他规格
AC电压	220VAC ±10%，50～60Hz，720VA
操作温度	0～40℃
满功率操作温度	0～25℃
重量	72kg
尺寸	432mm(W)385mm(H)715mm(D)（含脚轮）

24kW机型

型号	FT68224A/E-150-2400		FT68224A/E-600-1680		FT68224AL-1200-480		FT68224A/E-1600-480
电压*3	150V		600V		1200V		1600V
电流	2400A		1680A		480A		480A
功率*2	24,000W		24,000W		24,000W		24,000W
满电流最低操作电压	1.5V/2400A		8V/1680A		20V/480A		30V/480A
恒电流模式
量程	0-240A	0-2400A	0-168A	0-1680A	0-48A	0-480A	0-48A	0-480A
分辨率	4mA	40mA	2.8mA	28mA	0.8mA	8mA	0.8mA	8mA
精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.
恒电压模式
量程	0-30V	0-150V	0-120V	0-600V	0-240V	0-1200V	0-320V	0-1600V
分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV	5.3mV	27mV
精度	0.025%+0.025%F.S.		0.025%+0.025%F.S.		0.025%+0.025%F.S.		0.025%+0.025%F.S.
恒功率模式*4
量程	0‐24,000W		0‐24,000W		0‐24,000W		0‐24,000W
分辨率	400mW		400mW		400mW		400mW
精度	0.2%+0.2% F.S.		0.2%+0.2% F.S.		0.2%+0.2% F.S.		0.2%+0.2% F.S.
恒电阻模式*4
量程(Ω)	0.002～13	0.02～63	0.013～71	0.13～357	0.093～500	0.93～2500	0.125～666	1.25～3330
精度	Vin/Rset*(0.2%)+0.2%IF.S.
斜率
电流斜率（A/us）	0.001～2.4	0.001～24	0.001～1.6	0.001～16	0.001～0.48	0.001～4.8	0.001～0.48	0.001～4.8
电流测量
量程	0-240A	0-2400A	0-168A	0-1680A	0-72A	0-720A	0-72A	0-720A
分辨率	4mA	40mA	2.8mA	28mA	1.2mA	12mA	1.2mA	12mA
精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.
电压测量
量程	0-30V	0-150V	0-120V	0-600V	0-240V	0-1200V	0-320V	0-1600V
分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV	5.3mV	27mV
精度	0.025%+0.025%F.S.		0.025%+0.025%F.S.		0.025%+0.025%F.S.		0.025%+0.025%F.S.
其他规格
AC电压	220VAC ±10%，50～60Hz，1420VA
操作温度	0～40℃
满功率操作温度	0～25℃
重量	156kg
尺寸	432mm(W)695mm(H)714mm(D)(含脚轮)
