品牌：: 维度

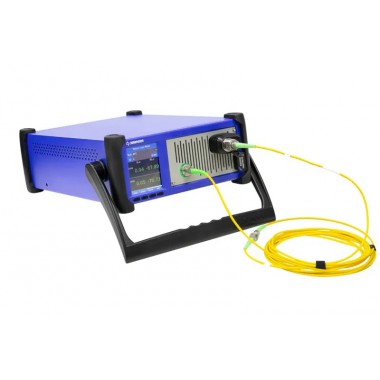

RLM单芯插回损仪

免缠绕的回损测试和高速的插入损耗测试

· 平台+模块化设计，应用扩展方便
· RL免缠绕测试，双波长测试速度小于0.6s
· RL最低可检测-80dB(单芯单模)
· 最短测量光纤长度0.7米
· 丰富可互换，高可靠性探测器适配器接头
· 支持按键、触摸、网络，USB等多种控制方式
· 自动保存测试数据报告，支持远程控制

产品概述

Dimension单芯插回损测试仪采用高稳定度光源和高精度光功率计，实现免缠绕的回损测试和高速的插入损耗测试。单次双波长损耗检测时间小于0.6s，最低能够实现(-80dB专家版,-75db标准版)的回波损耗探测。RLM包含单模、多模可拓展的测试波长(多模:850nm、980、1300nm;单模:1270nm、1310nm、1490nm、1550nm、1625nm等)，并可根据客户需求自定义波长组合。

主要优势

主要应用

跳线、连接器性能检测
光无源器件性能检测

平台+模块化设计，应用扩展方便

维度科技的通用光学测试平台，提供了一整套的光学测试解决方案，包含双槽位ALPHA测试平台和11槽位OMEGA测试平台，可以兼容包含RLM插回损测试模块在内的多种功能测试模块，具有可热插拔、可编程、可扩展性强、易于维护和管理、综合成本低等显著优势。支持网络、USB、触摸屏和实体按键等多种控制方式。

客户后续可购置其他功能模块进行功能扩展，例如可以扩展连接光开关、光衰减器、稳定光源、误码仪、高速光功率计等功能测试模块，可以实现对光器件等产品多种光学性能的一站式测试。

RL免缠绕测试，双波长测试速度小于1.2s

基于光时域检测原理实现回波损耗免缠绕测试，一体式设计可实现插入损耗回波损耗同时测试。采用高速采样电路和算法优化，双波长测试速度小于1.2s。

RL最低可检测-80dB(单芯单模)，最短测量光纤长度0.7米

采用维度自研的高灵敏度探测电路以及优化的软件算法，RL最低可实现-80dB(单芯单模)的检测，可满足高性能单模跳线（SM/APC）的检测需求。

丰富可互换，高可靠性探测器适配器接头

为满足客户的不同需求，维度开发了一系列丰富可互换，高可靠性探测器适配器接头，使用方便，优化设计的积分球，兼容MPO连接器+双联LC连接器，一次测试无需重复插拔。

自动保存测试数据报告

用户可自定义设置测试报告，可自动保存上传测试数据以及报告。

性能参数

产品基本型号		RLM-HP-1412A-1FA	RLM-HP-5456A-1FA	RLM1112A-1FA	RLM5156A-1FA	RLM-L-2175A-2FA	RLM-L-5156A-1FA
产品系列		高性能	高性能	专家版	专家版	标准版	标准版
光源	光纤类型	SM 9/125	MM 50/125	SM 9/125	MM 50/125	SM 9/125	MM 50/125
	光源波长	1310/1550nm	850/1300nm	1310/1550nm	850/1300nm	1310/1550nm/850 仅插损	850/1300nm
	光源类型	Laser	LED/Laser	Laser	LED/Laser	LED/Laser	LED/Laser
	环通量标准	NA	IEC-61280-4-1	NA	IEC-61280-4-1	IEC-61280-4-1	IEC-61280-4-1
插损	插损稳定性*	168h,±0.02db		±0.01dB(<0.5H) ±0.02dB(<8H)		±0.02dB(<0.5H) ±0.03dB(<8H)
	重复性*	±0.02dB
	插损测试精度*	0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB	0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB	0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB	0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB	0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB	0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB
回损	回损测试范围*	-30～-80dB	-15～-60dB	-30～-80dB	-15～-60dB	-30～-72dB	-15～-55dB
回损	回损测试精度*	-30～-70dB:±1.0dB -70～-75dB:±2.0dB	-15～-50dB:±1.0dB -50～-55dB:±2.0dB	-30～-70dB:±1.0dB -70～-75dB :±2.0dB	-15～-50dB:±1.0dB -50～-55dB:±2.0dB	-30～-65dB:±1.0dB -65～-70dB:±2.0dB	-15～-50dB:±1.0dB -50～-55dB:±2.0dB
其它	光纤长度(最短)	DUT RL(两端)<-50dB:0.7米 DUT RL(两端)>-50dB:1.5米
	单次测量时间	HP<1.0s per channel(<1.0s每通道) Lite/Pro<1.1s per channel(<1.0s每通道)
	显示分辨率	0.01dB
主机部分	工作电源	AC90~260V/50HZ
	开机稳定时间	30分钟(存储与使用温度一致)90分钟(存储与使用温度不一致)
	工作温度	10°C~40°C
	存储温度	-40°C~70°C
	尺寸	ALPHA机箱：359mm×274mm×115mm;OMEGA机箱：462mmX374mmX171mm
*相关参数默认测试条件：设备热机30min; 环境温度23+/-1°℃;FC/PC 单芯跳线。如果使用多芯线材验证，则参数中需增加光开关带来的误差变量(+/-0.03dB)。
