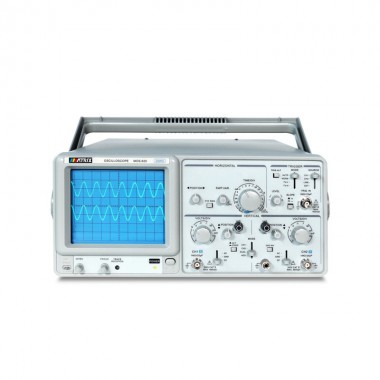

麦创科技 MOS-620 双通道模拟示波器

水平系统

触发

扫描时间:0.2μSec～0.5Sec/DIv，按1-2-5顺序分为20档

触发信号源:CH1，CH2，LINE，EXT

精度:±3%

耦合:AC: 20Hz到整个频段

微调: ≤1/2/5面板指示刻度

极性:+/-

扫描扩展:10倍

灵敏度:20Hz～2MHz:1DIV TRIG-ALT: 2DIV EXT：200mV

X10MAG扫描时间精度:±5%(20nSec～50nSec未校正)

2MHz-20MHz: 1.5DIV TRIG-ALT: 3DIV EXT:800mV

线性:±5%X10MAG:±10%(0.2s～1μs)

TV：同步脉冲>1DIV(EXT:1V)

由X10MAG引[起的位移:在CRT中心小于2DIV

触发模式:AUTD:自动NORM:常态

X-Y模式

电视场;当想要观察一场电视信号时;

灵敏度∶同垂直轴

电视行:（仅当同步信号为负脉冲时，方可同步电视场和电视行)

频宽: DC～500kHz

外触发模式型号

X-Y相位差:≤3 (DC～50kHz之间)

输入阻抗:约1MQ/25pF

垂直系统

最大输入电压: 300V(DC+AC峰值)AC频率不大于1kHz

灵敏度:5mV～5V/DIV,按1-2-5顺序分10档

校正信号

精度 微调灵敏度:≤3%;1/2.5或小于面板指示刻度

波形:方波

频宽: DC～20MHz

频率:约1kHz

交流耦合:<10Hz对于100kHz 8DIV频响-3dB)

占空比:<48:52

上升时间:约17.5nS

输出电压: 2Vp-p±2%

输入阻抗:约1M/25pF

输出阻抗:约1kΩ

DC平衡移动: 5mV～5VDIV: 土0.5DIV

CRT示波管

线性:当波形在格子中心垂直移动时(2DIV)幅度变化<±0.1DIV

型号:6英寸矩形内部刻度

垂直模式:CH1;CH2;DUAL:CH1与CH2同时显示任何扫描速度可选择交替或断续方式

磷光粉规格:P31

ADD:CH1与CH2做代数相加

加速极电压:约2kV (20MHz)

断续重复频率∶约250kHZ

有效屏慕面积: 8x10DIV [1DIV=10mm(0.39in) ]

输入耦合: AC GND DC

刻度:内部

最大输入电压:300V峰值(AC∶频率≤1kHz)

轨迹旋转:面板可调

共模抑制比:在50kHE正弦波时>50:1(设定CH1和CH2的灵敏度在相同的情况下)

—般技术指标

两通道之间的绝缘(在5mV/DIV范围):

电源: AC 220C±10%(标准)，AC 110V/220V±10%(可选)

>1000:1 50kHz；>30:1 15MHz/

> 30:1 35MHz；>30:1 45MHz

50Hz/60Hz,35VA最大值

CH2 INV BAL:平衡点变化率≤1DIV对应于刻度中心)

尺寸:455 (W)*150(H)*310(D)mm

重量

约8kg
