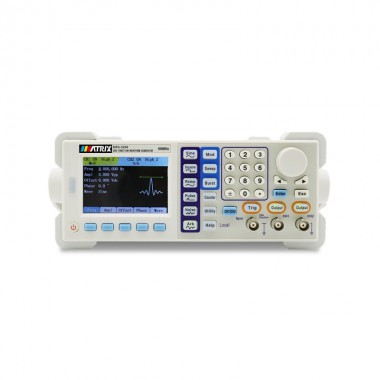

麦创科技 MFG-3000 双通道函数任意波形发生器

频率特性

正弦波

1μHz～15MHz

1μHz～25MHz

1μHz ～ 40MHz

1μHz～60MHz

方波

1μHz～15MHz

1μHz～15MHz

1μHz～15MHz

1μHz ～15MHz

三角波

1μHz～ 15MHz

1μHz ～15MHz

1μHz～15MHz

1μHz～15MHz

脉冲

100μHz～6MHz

100μHz～6MHz

100μHz～6MHz

100μHz～6MHz

任意波

1μHz～6MHz

1μHz～6MHz

1μHz ～6MHz

1μHz～6MHz

噪声(-3dB)

7MHz带宽

频率分辨率

1μHz

频率准确度

±5ppm

频率稳定度

±1ppm/3小时

波形特性

波形种类

正弦波，方波，三角波，脉冲，噪声，任意波（含DC)

其中任意波有32种，还有50种用户自定义波形

波形长度

8192点

波形采样率

200MSa/s

波形垂直分辨率

13位

正弦波特性

正弦波

谐波抑制度

≥45dBc(<1MHz);

≥40dBc(1MHz～20MHz)

总谐波失真度

<0.8%(20Hz～20kHz,0dBm)

方波信号特性

方波

上升/下降时间

<20ns

过冲

<5%

占空比

freq<100kHz:1%～99%;

100kHz≤freq<5MHz:20%～80%;

5MHz≤freq:40%～60%(0.1% resolution)

脉冲波特性

脉冲波

脉冲宽度

最小20ns;1ns分辨率

边沿跳变时间

最小20ns;

过冲

<5%

抖动

6ns+0.1%的周期

锯齿波

线性度

≥98%(0.01Hz～10kHz)

对称性

0.0～100.0%(解析度0.1%)

输出特性

振幅

幅值范围

频率<10MHz

10MHz≤频率<30MHz

30MHz≤频率

2mVpp ～ 20Vpp

2mVpp -10Vpp

2mVpp ～5Vpp

幅值分辨率

1mV

幅值准确度

设置值的1%+2mVpp (1kHz正弦波，0偏置，>10mVpp)

幅值平坦度

(相对于1k正弦波，1Vpp)

±0.4dB<10MHz

±1.0dB ≥10MHz

输出阻抗

50Ω±10%〔典型)

保护

所有信号输出端都可在负载短路情况下工作60s以内

偏移

输出幅度>0.1V

2mV<�输出幅度≤0.1V

输出范围

±10Vpk，ac + dc

±0.250Vpk，ac + dc

偏置分辨率

1mV

相位特性

输出范围

0-359.9°

偏置分辨率

0.1°

外测量功能

频率计功能

频率测量范围

1Hz～100MHz

闸门时间

0.01s～10s连续调节

计数器功能

计数范围

0 ～4294967295

计数方式

手动

输入信号电压范围

2Vpp～20Vpp

耦合方式

直流或交流两种耦合方式

脉宽测量

1ns分辨率，最大可测20s

周期测量

1ns分辨率，最大可测20s

SYNC输出

输出通道

CH1或CH2，默认CH1

电平

TTL兼容

阻抗

50Ω

上升/下降时间

<25ns

最大频率

25MHz
