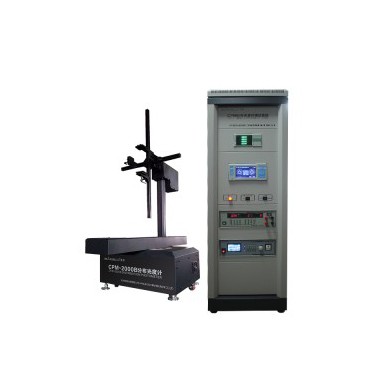

CPM-2000B灯具旋转分布光度计

CPM-2000B 分布光度计测试系统

 分布光度计技术说明

一、CPM-2000B 灯具旋转分布光度计测试系统

采用探测器静止，转动灯具的测量原理，实现光源或灯具各个方向上的光强分布测量，满足CIE、IESNA 等国际、国内标准等要求，配不同软件实现C-γ、A-α和B-β等多种测量方式。

优点一：自主设计了计算机控制的高精度两轴连续旋转灯具工作台，有效消除了现有结构来回转向间隙， 采用高导电率的金属制成具有错层结构的导电滑环，隔离驱动电路和控制电路，消除了大电流对控制电路的干扰， 实现了灯具的三维平稳运动，显著地提高了整机的可靠性与测量精度。

优点二：创新设计了金属电热膜环绕加热恒温腔，加热场分布更加均匀，并通过模糊控制算法控制金属导电膜电 流大小，使恒温控制更加快速、稳定，大大减少了测试系统温度波动，保证了光电转换的准确，提高了分布光度 计的精准度。

优点三：采用克里格（kriging）插值算法和规则网格数字高程模型（DEM）开发了等高线生成模型，自主设计了 分布光度计灯具配光曲线系统，能快速生成平滑的等光强图、等照度图，实现光度数据的图形化；结合模块化设 计，使用三维图形来表示灯具的光强分布，更加直观的得到灯具在各个方向上的光强分布，并能被动或自动地进 行全方位旋转。

优点四：满足《建筑节能工程施工质量验收标准 》GB50411-2019 要求，该标准明确了建筑照明的测量参数:照明 光源初始光效，照明灯具镇流器能效值，照明灯具效率，照明设备功率，功率因数和谐波含量值。

二、 主要应用

1、用于各种 LED（半导体照明灯具）、道路灯具、投光灯具、室内灯具、户外灯具的配光性能及灯具的多种光度参 数精确测试。

2、测量参数包括：空间光强分布、空间等光强曲线、任意截面积上的光强分布曲线（可分别用直角坐标或极坐标系显示）、 平面等照度分布曲线、亮度限制曲线、灯具效率、眩光等级、上射光通比、下射光通比、灯具的总光通量、有效光通量、 利用系数，以及电参数（功率、功率因数、电压、电流）等。

 CPM-2000L 分布光度计系统暗房要求

A.暗室尺寸：3m（H）*3m（W）*8m（L）以上，或根据客户被测灯具尺寸及实验室实 际空间大小设计；用于放置测试转台和光度探头；室内所有墙壁、天花板、地板均涂亚光 黑漆；根据 IEC 对灯具测试环境的要求，控制周围环境温度达到标准值；

B.工作室：2.5m（H）*3m（W）*4m（L）用于放置控制机柜、电脑和打印机；

丰富强大的测试功能

设计了分布光度计灯具配光曲线系统，能快速生成平滑的等光强图、等照度图，实现光度数据的图形化，并采用 了三维图形来表示灯具的光强分布，可直观地显示全方位的光强分布。

1) 主要测试项目（通过测试控制软件实现） 光强分布曲线、各角度光强数据、有效发光角、光束角、总光通量、区域光通量（表）、上射光通量、 下射光通量、灯具效率、等照度图、等光强图、利用系数、亮度限制曲线、UGR 统一眩光值、眩光等级、 最大允许距高比、灯具概率曲线、有效平均照度曲线、电压、电流、功率、功率因数、频率等

2) 符合国际标准要求的测控软件：测试结果能直接以 IESNA（95,2001）、EULUMDAT、CIBSE（TM14），CIE 等国际通用的标准格式文件输出，输出数据文件能直接用作常用的国际通用的照明设计软件的输入数 据。测试结果还可打印成详细的报表。

3) 配机载精密激光对准系统及水平和垂直方向的十字激光对准装置，安装被测灯具时以精确灯具中心；

4) 采用精密贵金属导电滑环技术，避免传统仪器转动时绕线，支持连续转动；

5) 灯臂设计考虑减少挡光；

6) 现场线控装置，用于两轴转角的人工调控；

7) 快/中/慢扫描速度可选择，测试速度：1/10—1 转/分；

8) 转台有紧急停车功能；

9) 控制台（电脑）到转台控制线长：10 米(或按客户要求设计)；

10) 裸光源、投光灯、室内灯、道路灯等专用测试夹具供客户选择购买。

设备的设计标准 CPM2000B 分布光度计的结构、技术参数、测量操作步骤及数据处理软件符合下列标准要求：

3.1 CIE Pub. NO.70, “The Measurment of Absolute Luminous Intensity Distributions”

3.2 CIE DIV.Ⅱ-TC10, “Photometry of Luminaires”

3.3 CIE Pub.NO.76, “Photometry-the CIE Sytstem of Physical Photometry”

3.4 CIE 121-1996 “The Photometry of Goniophotometer of Luminaries”

3.5 IESNA LM-75 “Goniophotometer Types and Photometric Coordinates”

3.6 IESNA LM-79 “Electrical and Photometric Measurements of Solid-state Lighting Products”

3.7 IESNA-1971(73-96),“IES Practical Guide to Photometry”

3.8 IESNA 61341 “Method of Measurement of Center Beam Intensity and Beam Angle(s) of Reflector Lamp”

3.9 GB/T 9467-2008, “室内灯具光度测试”

3.10 GB/T 9468-1988, “道路照明灯具光度测试”

3.11 GB/T 7002-2008,“投光照明灯具光度测试”

3.12 LB/T 001-2008 “整体式 LED 路灯的测量方法”

3.13 GB/T 24824-2009 “普通照明用 LED 模块测量方法”
