品牌：: 美翠METREL

产品技术参数：

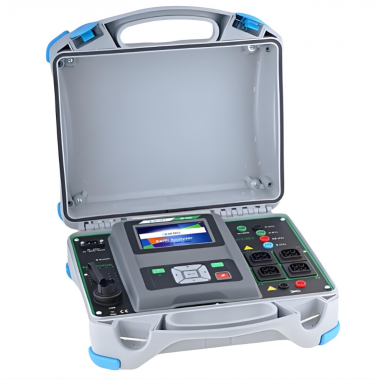

MI3290 带大口径柔性电流钳的接地电阻表

ntainer="False" pvid="tem_59_42" tareaid="" re-direction="all" daxis="All" isdeletable="True" style="min-height: 735px; width: 457px; left: 12px; top: 65px; z-index: 23;">

MI3290 是一款可内部电池供电或外部交流电源供电的便携式接地电阻测试仪，可用于测量接地电阻，土壤电阻率，地电位（带电和不带电物体）。用户可以选择经典的三线法或采用1-4个电流钳的选择电极法测量输电杆塔的接地电阻。用户也可根据需要选择不同的测量频率：单频率、55 Hz-15 kHz的扫描频率、25 kHz高频法、模拟雷击的脉冲方法。具有优秀的抗干扰能力适合工业环境使用。提供多种配件组合完成不同测试功能。

测量功能：

• 二线法、三线法、四线法测量接地电阻；

• 选择电极法（单钳法）；

• 双铁芯电流钳测接地电阻（双钳法）；

• 土壤电阻率测量（Wenner和Schlumberger方法）；

• 高频接地电阻（25 kHz，符合IEEE_Std 81）；

• 5米柔性电流钳测量单塔接地电阻；

• 最多采用四只柔性电流钳测量杆塔多点接地的接地电阻；

• 电流测量（铁芯电流钳，柔性电流钳）；

• 连续性测量7 mA和200mA；

• 地电位；

• 跨步电压测量和接触电压测量；

• 脉冲接地电阻测量（10/350µs）

主要特征：

• 单台仪器完成所有类型接地测量。

• 宽测量频率（55 Hz-15 kHz），可以做接地阻抗的频率特性分析.

• 在连接保护地线的电缆上开展接地测量。

• 可测量单腿杆塔和四腿杆塔。

• 电流钳有多种选择：铁芯小口径电流钳、5米柔性大口径电流钳。

• 高频接地电阻测量（根据IEEE_Std 81）。

• 屏幕显示扫描模式下的接地阻抗-频率图Z（f）。

• 3.4背光彩色液晶显示屏，带触摸屏。

• 交流电源（通用90-250 V AC）或电池供电（内置快速充电器）

• 高防护等级：IP 55，IP 54。

• 检查箱 - 提供不同的自检方法。

• 直流电阻测量。

• 用于模拟雷击的脉冲阻抗测量。

• 支持单次或自动测量。

• 计算机软件PC-SW,用于数据处理。

应用：

• 单点接地或多点接地的输电杆塔

• 中低压变电站；

• 滑雪缆车，无线电塔；

• 太阳能发电厂，风力和水力涡轮机；

• 工业区。

标准：

功能：EN 61557 – 5；IEEE 80-2000；IEEE 81-2012；IEEE 142；IEEE 367-2012；

电磁兼容性：EN61326；

安全性: EN 61010-1； EN 61010-2-030c； EN61010-2-032；EN 61010-031；

技术参数：

测量方法	详细说明	量程	精度
2、3、4极法测接地电阻	开路测试电压 20 或40 VAC 短路测试电流 > 220 mA 测试频率 55 Hz … 329 Hz 659 Hz … 2.63 kHz 3.29 kHz … 15 kHz	0.010 Ω … 19.99 kΩ 0.00 Ω … 1.999 kΩ 0.00 Ω… 199.9 Ω	±(3 %读数+ 3位) ±(5 %读数+ 3位) ±(8 %读数+ 3位)
选择电极法测接地电阻（用硬钳）	开路测试电压 40 VAC 短路测试电流 > 220 mA 测试频率 55 Hz … 329 Hz 659 Hz … 1.50 kHz	0.010 Ω … 19.99 kΩ 0.00 Ω … 1.999 kΩ	±(8 %读数+ 3位)
选择电极法测接地电阻（用柔性钳）	开路测试电压 40 VAC 短路测试电流 > 220 mA 测试频率 55 Hz…329 Hz 659 Hz … 1.50 kHz 无源模式	0.010 Ω … 19.99 kΩ 0.00 Ω … 1.999 kΩ 0.00 Ω … 19.99 kΩ	±(8 %读数+ 3位)
双钳法测接地电阻	测试频率 82 Hz ... 329 Hz	0.00 Ω … 9.99 Ω 10.0 Ω … 49.9 Ω 50.0 Ω … 100 Ω	±(5%读数+ 2位) ±(10 %读数+ 2位) ±(20 %读数)
Wenner和Schlumberger法测特定接地电阻	开路测试电压 20 或 40 V AC 短路测试电流 >220 mA 测量频率 164 Hz	0.00 Ωm … 19.99 kΩm	计算值（考虑四极法测量的不确定度）
地电位	开路测试电压 40 V AC 短路测试电流>220 mA 测试频率55 … 329 Hz	0.0 mV … 49.99 V	计算值（考虑三极法测量的不确定度）
高频 3极法测接地电阻	开路测试电压 40 VAC 短路测试电流 >40 mA 测试频率 25k Hz	0.00 Ω … 19.9 Ω 20.0 Ω … 299 Ω	±(3 %读数+ 2位)
脉冲接地电阻	开路测试电压 ~120 V 峰值短路测试电流 ~6 A 峰值脉冲波形 10 / 350 µs	0.0 Ω … 199 Ω	±(8 %读数+8位)
DC 电阻 RLOW	测试电流 200 mA	0.00 Ω … 1.99 kΩ	±(2 %读数+ 2位)
DC 电阻 CONT	测试电流 7 mA	0.00 Ω … 19.9 kΩ	±(3 %读数+ 2位)
交流阻抗	测试频率 55 Hz … 15 kHz	0.00 Ω … 19.99 kΩ	±(3 %读数+ 2位)
电流 RMS (硬钳)	标称频率 45 Hz …1.5 kHz	1.0 mA …7.99 A	±(2 %读数+ 3位)
电流 RMS (柔性钳)	标称频率 45 Hz …1.5 kHz	10 mA … 49.9 A	±(8 %读数+ 3位)
电池供电	14.4 V DC (4.4 Ah Li-ion)
电源	90-260 VAC, 45-65 Hz, 100 VA (300 V CAT II)
保护等级	IP 65 (箱子关闭)
保护等级	IP 54 (箱子打开)
尺寸	36 x 16 x 33厘米
显示	4.3'' 彩色LCD显示带背光和触摸屏
通讯	USB, BT
存储	>1GB

所有型号包括以下附件：
MI 3290主机；
2件90厘米电流接地桩；
2件50厘米电压接地桩；
2米黑色连接导线；
5米蓝色测试导线；
5米红色测试导线；
50米黑色在电缆卷轴上的测试导线；
50米绿色在电缆卷轴上的测试导线；
50米蓝色在电缆卷轴上的测试导线；
75米卷轴屏蔽测试线；
G型夹具；
测试探头套件，鳄鱼夹和4套2米测试线；
附件袋；
USB电缆；
电源线；
校准证书；
使用说明书；
PC SW Metrel ES Manager软件。

其他配置：
MI 3290 GX4 （特别推荐）
MI 3290 GX1：比MI 3290 GX4少3根带15米屏蔽电缆的5米柔性夹钳
MI 3290 GL
MI 3290 GF
MI 3290 GP
