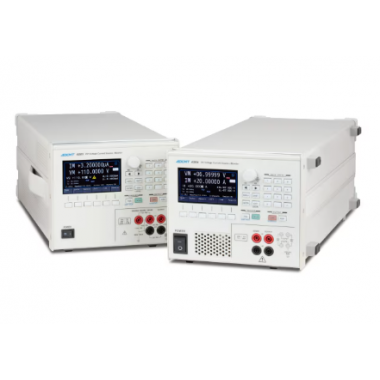

ADCMT 6253/6254 直流电压/电流源/监视器

直流电压/电流源/监视器
6253/6254

• 发生／测量范围
  6253　　电压：0 ～ ±110 V、电流：0 ～ ±2 A
  6254　　电压：0 ～ ±20 V、电流：0 ～ ±20 A

• 发生 5.5位，测量 6.5位

• 最小脉冲宽度 25 µs 的高速脉冲发生

• 可变通量率功能（10.00 V/s ～ 99.99 kV/s）

• 搭载可变积分功能

• 可同步的双极输出

• 通过双通道A/D转换器，可同时测量电压和电流

6253/6254是一款直流电压/电流源/监测仪，可广泛用于半导体及其他电子元件的研究开发中的评估电源，以及特性系统电源。
继承了ADC SMU的高精度、高稳定性和低噪声性能，实现了5.5位分辨率、6.5位测量分辨率以及±0.02%基本精度的超高精度。
此外，本设备除了具备各种扫描功能、最小脉冲宽度25 μs的高速脉冲发生功能以及可变积分功能外，还新增了可变阈值速率功能等，可应对各种应用场景。

发生与测量功能

通过指定发生和测量功能，可以选择电压发生（VS）/电流发生（IS）、电压测量（VM）/电流测量（IM）/电阻测量（RM）。
6253/6254采用双A/D转换器，可同时测量电压和电流。

可变吞吐率(SR)功能

通过可变过冲率功能，可以将上升/下降时间设置为任意时间。
10.0 ～ 99.9 V/s、100 ～ 999 V/s、 1.00 ～ 9.99 kV/s、10.0 ～ 99.9 kV/s 的4个范围。
6254支持电流发生的可变过冲率。
（6253在软件版本B00及以后支持）

HI/LO 限制单独设置功能

在电压和电流发生器中，HI/LO 限值设置至关重要。HI/LO 限值可单独设置，电压限值支持 HI/LO 同一极性。这使得能够防止电容器的充放电，特别是防止电池的过放电。

防止容量性负载的超调

在容量性负载下，上升/下降时会产生过冲，导致被测设备损坏或输出不稳定。6253通过可变过冲率（SR）功能，能够使电压波形变得平缓，从而防止过冲。
