ADCMT 4006X系列 源监测单元

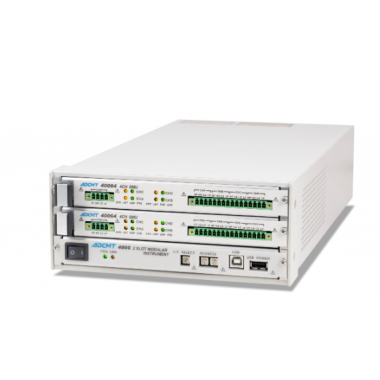

40064 是搭载于 4000 2 插槽模块化测试仪中的 -0.2 V～+6 V/±1 A 输出、4 通道的 SMU（源/测量单元）。它是一款具有无过冲、低切换噪声、高速限流（合规）特性的低噪声 SMU。电压产生满量程为 6 V，输出噪声为 100μV，电压测量分辨率为 10μV。通过新开发的电路方式，实现了 0.1mΩ～ 400 Ω 的可编程输出电阻，以及 25 nS ～ 100 mS 的输出电导。电压产生输出噪声在 DC～20 MHz 范围内低于 8 mVpp，属于低噪声，但若使用单独出售的 CC0460064 输出噪声滤波器，可进一步降低至 2 mVpp 以下。测量电路采用积分时间 200 μs 至 12 PLC（电源线周期）的 5½ 位 ADC 转换器。每个 SMU 除了独立的 DC 测量外，还支持线性、固定和随机扫描测量，并支持通道间和单元间的同步测量。4000 可搭载 2 个单元，因此可实现 8 通道的输出。
单元间的隔离电压为 1000 V，单元内的通道间隔离电压为 50 V。因此，在 1 通道 5 V/±1 A 的条件下，通过 200 通道、50 个单元、25 台的串联连接，可实现 +1000V 的产生。此外，每个通道可单独设置输出电阻或输出电导，因此可以模拟串联连接的电池堆。

40064 可作为各通道独立的、可编程输出电阻的电压发生器，或可编程输出电导的电流发生器使用，两者均具备电压和电流测量功能。输出范围为 -0.2 V ～ +6 V, ±1 A，可实现如图所示范围的源/汇。

使用通道同步扫频功能和电压电流测量功能，用于半导体I-V特性AMP模块等的评估。
各通道可同步发生和测量，因此作为需要同时控制多个端子的RF前端模块的评估用设备，一台设备即可实现低噪声电压源、信号源施加以及电流测量（最小电流分辨率：10 nA）。

由于可进行高达1000 V的串联连接，因此可将其用作BMS（电池管理系统）的评估工具。
通过40064电池测试或ADC测量电源624×进行测量，或通过模拟获取的VOC、ESR特性作为产生电压和输出电阻存储在内部内存中，并以任意的阶跃时间产生，从而实现实际电池无法获得的重现性，并缩短评估时间。

通过将电流发生模式下的HI限电压设定为上限，LO限电压设定为下限，可在充电和放电时设定合规性，从而能够通过安全的CC/CV充放电测试测量VOC和ESR特性。
此外，还可通过低偏置电流（200 nA以下）和6.00000 V、10 μV分辨率的电压测量，进行自放电特性测量。

单独销售的CC040064通过使用输出噪声滤波器，可将DC～20 MHz的噪声降低至2 mVpp以下。CC040064可直接连接到40064的输出接口（16pin 4线×4通道），并连接电缆（AWG22～28：16根）。

・输出噪声：DC ～ 20 MHz: 2 mVpp
・最大电流：1A
・接触电阻：F-F 间 0.2 Ω以下、S-S 间 1 Ω以下
・输出电容：约0.1 μF
・可用电缆：AWG28 ～ 22
