ADCMT 8230 光功率计

光功率计
8230

• 按用途提供丰富的光传感器
  • 对应405/650/780 nm波段的3波长光传感器
  • 用于405 nm波段激光测量的青紫光传感器
  • 用于高功率激光测量的光功率传感器
  • 低价通用光传感器
  • 所有光传感器均提供薄型和圆筒型

• 支持405/650/780 nm的光功率波长校准

• 实现5.5位、0.001 dB的高分辨率

• 标配USB接口

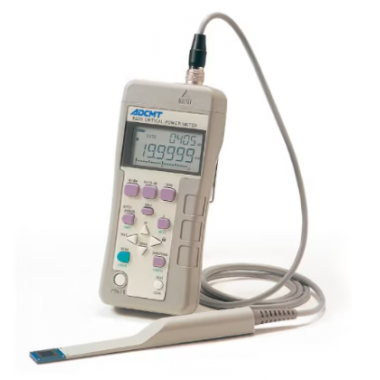

8230是基于光盘LD、光电探测器、驱动装置等研究开发成果，为生产线量身定制的高性能手持式光功率计。
光传感器共提供9种类型（薄型/圆柱型）。用于蓝紫光的光传感器82312B/82322B以及三波长光传感器82314B/82314BW/82324B，在400nm波段实现了平坦的波长响应特性和低入射角依赖性；高功率光传感器82313B/82323B则可测量高达200 mW的高输出功率。
具备5.5位、0.001 dB的分辨率，同时通过USB接口，使测量数据的导入也变得更加便捷。

特点

能够用一个传感器测量不同波长的主要激光的“3波长传感器”　

可使用单个传感器测量用于蓝光光盘的405 nm波段、用于DVD的650 nm波段以及用于CD的780 nm波段的激光功率82314B／82314BW／82324B。特别是在400〜420 nm的范围内，由于波长感度已进行平坦化，因此无需进行感度校正，而在其他波长下，由于传感器内部内置了波长感度校正值，因此无需进行繁琐的操作即可使用。

适用于书本式大功率激光测量的“高功率用传感器”　

CD-RW等可写入型激光器，即使在内置光电探测器状态下，峰值功率也超过100mW。82313B／82323B是一款最大可测量功率达200mW的高功率传感器，即使在0.1mm的光束直径下，也能保持约200mW的线性度，从而实现高精度的测量。

也提供价格实惠、易于使用的通用传感器

390 nm〜1100 nm，在宽广的波长范围内可使用的低价82311B／82321B“通用传感器”已备好。校正波长为780 nm，校正值内置于传感器内，其他波长的灵敏度校正也可作为选项获取。

隙间可用，可测量薄型和纤维等的圆柱形2种类型

无论哪种传感器，都提供了两种类型：一种是内置光电探测器的薄型传感器，用于测量内部缝隙中的光功率；另一种是圆柱形传感器，用于在光学系统支架等设备上测量来自光纤等的光功率，因此可以根据用途进行选择。

光传感器选择指南

---

光传感器	外观	用途・形状	波长【nm】	校正波长【nm】	功率范围【dBm】
82311B		通用・薄型	390～1100	780	-60～+17
82321B		通用・圆筒型
82312B		青紫光用・薄型	390～450	405	-50～+20
82322B		青紫光用・圆筒型
82313B		高性能・薄型	390～1100	650	-50～+23
82323B		高功率圆筒型
82314B		3波长用・薄型	390～900	405	-50～+20
82314BW		3波长用・薄型大口径
82324B		3波长用・圆筒型
