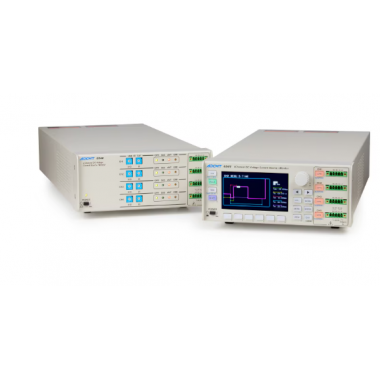

ADCMT 6540 / 6541 4通道直流电压/电流源/监视器

通过指定发生和测量功能，可以选择电压发生（VS）/电流发生（IS）、电压测量（VM）/电流测量（IM）/电阻测量（RM）。此外，LO端子在内部已连接。

电压/电流发生模式有4种，即DC、脉冲、DC扫描和脉冲扫描，此外扫描模式还有4种类型：固定、线性、
随机（用户编程任意生成）、2斜坡线性（步进间隔在途中切换的线性扫描）的扫描
模式。

最小パルス発生は、パルス幅50 μs。
最小周期は500 μs、測定なしの場合は100 μs。

6540/6541 可以在输出 OFF 状态下选择 STBY（输出继电器 OFF）、HiZ（输出继电器 ON，高阻态）和 LoZ（输出继电器 ON，低阻态）这三种状态。这可以省略不必要的继电器 ON/OFF 操作。通过此功能，可以改善传统上因继电器动作时间导致的吞吐量下降问题，并大幅延长继电器寿命，从而提高产品可靠性。

此外，由于可以设置悬空电压（HiZ、LoZ 状态下的电压），因此可以防止在连接电池等电压输出设备时产生的瞬态电流吸入。

6540/6541 的同步操作，在 DC 发生模式下可实现测量同步，在脉冲发生模式和扫频发生模式下可实现发生与测量的同步。
4 个通道不仅可以生成相同的波形，还可以分别生成不同的波形。主通道和从通道可以任意选择。

6540 由于是系统使用型，没有操作面板，但标准配备了控制程序，可从外部电脑通过 USB 进行操作。使用该软件，可以进行发生、测量、限位等基本操作。

1通道显示和4通道显示两种类型的Home画面，通过各种按键、软键、拨轮旋钮可以轻松设置各个通道。

在6540/6541中，可以设置100 μs至740 ms之间的任意积分时间。
因此，可以轻松测量手机和LCD等设备的平均功耗。
AD转换器本身可以任意设置积分时间，由于采用模拟量积分，与数字方式不同，不会发生积分过程中的波形丢失，从而可以测量出准确的平均值。

电池管理IC等各种IC评估用的恒压源、恒流源，可用于电压测量和电流测量。
测量VDD、VM变化时的DO、CO的变化，以及各端子施加电压下的电流。

• 施加电压：−10 V～+10 V

• 电压测量分辨率；100 μV（10 V量程）

• 电流测量分辨率；10 pA（3 μA量程）
