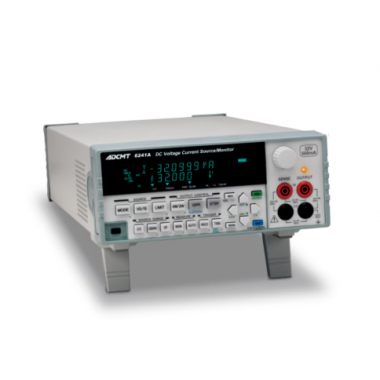

ADCMT 6241A / 6242 直流电压/电流源/监视器

通过指定发生和测量功能，可以选择电压发生/电流发生、电压测量/电流测量/电阻测量。

电压/电流发生模式有4种：DC、脉冲、DC扫描和脉冲扫描，此外扫描模式还有4种类型：固定、线性、 最小脉冲宽度为50 μs。最小周期为2 ms，无测量时为500 μs。
随机（用户编程任意生成）、双斜率线性（步进间隔在途中切换的线性扫描）。

6241A/42可以从STBY（输出继电器OFF）、HiZ（输出继电器ON，高阻态）、LoZ（输出继电器ON，低阻态）这三种状态中选择输出OFF状态。这可以省略不必要的继电器ON/OFF操作，改善了传统上存在的问题，如继电器寿命问题以及因工作时间导致的吞吐量下降。
此外，还支持设置休眠电压（HiZ、LoZ状态下的电压），可防止在连接电池等电压输出设备时产生的瞬态电流吸入。在连接电池时，传统的发生器或电子负载会在连接时以0V连接，然后流过设定的电流。然而，在这种情况下，在连接的瞬间会产生瞬态电流吸入，导致不必要的电池放电。
6241A/42通过设置休眠电压，可在指定电压且处于高阻态连接后，控制流过设定的电流。这可防止连接电池时发生意外放电。
6241A/42在此休眠状态下支持发生模式的切换，改善了传统上因该切换而存在的问题——吞吐量。

在脉冲模式和脉冲扫描模式下，可以进行采样保持测量。在采样保持测量中，会在脉冲结束前瞬间保持信号，并以100 μs的积分时间进行A/D转换。在这种情况下，设定的测量延迟时间将被忽略。

6241A/42是双极性输出，支持±源极和±汇极操作。因此，它能够实现普通电子负载无法实现的0 V汇极，此外，通过脉冲发生功能，还可以将其用作评估各种便携式设备中用于脉冲负载的电池和电源设备的测试工具。

• 最小脉冲宽度 50 μs、分辨率 1 μs，可应对各种手机的脉冲。

• 通过高低电压限流器，充电和放电均可实现CV→CC工作模式。电压限流器的高低限值均可设置为正值（或负值），例如，将高限设置为+1.8 V，低限设置为+1.2 V，则在充电时可实现+1.8 V的恒压充电，在放电时可实现+1.2 V的放电结束（恒压状态）。

• 通过设置悬浮电压（Vsus），可避免输出开启时发生不必要的放电。在普通电源的情况下，输出关闭时为0 V或0 V的开路状态，而输出开启时必然会产生0 V的低阻抗状态。此时电池会发生一瞬间的不必要放电。例如，将6241A/42的悬浮电压设置为+1.2 V，即使在输出开启时发生短暂的低阻抗状态，由于输出端子与电池处于相同的+1.2 V，因此可以避免不必要的放电。该功能在作为J-FET或GaAsFET的栅极电压使用时，也是一种有效避免FET在输出开启时瞬间导通的方法。

由于太阳能电池的转换效率会受到偏置施加时间的影响，因此要获得真实的转换效率，采用脉冲施加测量是有效的。使用6241A/42的脉冲扫描功能，可以高速测量脉冲施加时的光电压-光电流和光电压-光功率特性，此外，通过改变脉冲宽度，可以轻松测量由施加时间引起的特性变化。此外，通过可切换步长的双斜率线性扫描，还可以从最佳工作电压附近到开路电压，以精细的步长进行测量。

• 最小脉冲宽度：50 μs、最小周期：2 ms的脉冲测量

• 最小电压步进：10 μV（300 mV 范围）

• 双坡线性扫掠
  在第一段～中间段之间进行第一步扫掠
  在中间段～最后段之间进行第二步扫掠

展示了MOSFET的导通电阻测量示例。漏极侧采用ISVM和4线连接，通过导通时的电流（IS）和关断时的漏极电压（VL）来确定。栅极侧采用VSIM脉冲发生器，通过将SYNC OUT信号输入到漏极侧6242的TRIGGER IN，实现两台设备的同步测量。测量结果可通过电阻显示直接显示导通电阻。此外，通过在栅极侧使用线性脉冲扫描，在漏极侧使用固定扫描，可以轻松测量栅极电压-导通电阻特性。

• 电阻测量范围：6241A 2 μΩ～1.6 GΩ
                                 6242 0.2 μΩ～304 MΩ

• 最大电流（IdMax）：6241A 500mA
                                              6242 5A

• 最小脉冲宽度：50 μs、最小周期：2 ms的脉冲测量

• 分解能100 pA的栅极电流测量

本例展示了使用两台设备测量晶体管直流特性的方法。由于需要同步测量，因此将6241A/42的基极电流（Ib）侧的SYNC OUT与6241A/42的集电极（Vce）侧的TRIGGER IN连接起来。在Vce-Ic特性测量中，保持6241A/42的基极电流（Ib）恒定，并扫描另一台6241A/42的集电极-发射极电压（Vce），以测量集电极电流（Ic）。在Ib-Ic特性测量中，扫描6241A/42的基极电流（Ib），并使用另一台同步的6241A/42来测量集电极电流（Ic）。

• DC/脉冲扫描功能

• 最大设置范围 ±32 V/±500 mA

• 測定分解能 1 μV/100 pA

• 最小パルス幅: 50 μs、最小周期: 2 msのパルス測定

• 同期運転
