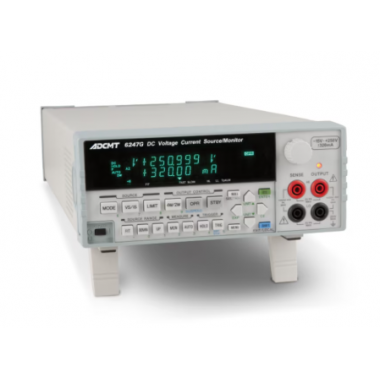

ADCMT 6247C / 6247G 直流电压/电流源/监视器

通过指定发生和测量功能，可以选择电压发生/电流发生、电压测量/电流测量/电阻测量。

电压/电流发生模式有4种：DC、脉冲、DC扫描和脉冲扫描，此外扫描模式还有4种类型：固定、线性、 最小脉冲宽度为50 μs。最小周期为2 ms，若无测量则为500 μs。
随机（用户编程任意生成）、双斜率线性（步进间隔在途中切换的线性扫描）。

6247C/6247G可选择输出OFF状态，STBY（输出继电器OFF）、HiZ（输出继电器ON，高阻态）和LoZ（输出继电器ON，低阻态）这三种状态。这可以省略不必要的继电器ON/OFF操作，改善传统上存在的问题，如继电器寿命问题以及因工作时间导致的吞吐量下降。
此外，还支持设置休眠电压（HiZ、LoZ状态下的电压），可防止在连接电池等电压输出设备时产生的瞬态电流吸入。
在连接电池时，传统的发生器或电子负载会在连接时以0V连接，然后流过设定的电流。然而，在这种情况下，在连接的瞬间会产生瞬态电流吸入，导致不必要的电池放电。6247C/6247G通过设置休眠电压，可在指定电压且处于高阻态的情况下连接，然后流过设定的电流。这可以防止连接电池时的意外放电。6247C/6247G支持在此休眠状态下切换模式，从而改善了传统上因模式切换而存在的问题（无需断开DUT即可进行测试）。

在脉冲模式和脉冲扫描模式下，可以进行采样保持测量。在采样保持测量中，在脉冲结束前瞬间保持信号，并以100 μs的积分时间进行A/D转换。通过此功能，无需设置测量延迟时间即可获得准确的测量值。

在测试发热器件的I-V特性时，为了避免器件自身发热的影响，施加脉冲电流的方法非常有效。通过电流脉冲扫描功能以及与脉冲同步的电压测量，即使在大电流下，也能准确地进行VF（正向电压）特性测试，并测试自身发热的影响。

•  脉冲扫描功能

• 电流设置范围：0 mA～±320 mA

• 电压测量分辨率：10 μV

• 最小脉冲宽度：50 μs、最小周期：2 ms的脉冲测量

本设备由于采用浮动双极输出，通过串联或并联多台设备，可以扩大电压容量和电流容量。因此，可以对需要更高电压或大容量的半导体等器件进行测试。例如，串联2台设备时，可产生最大+500 V/±320 mA的输出；而并联2台设备时，可产生最大±640 mA/+250 V的输出。通过串联2台设备或并联多台设备，以及它们的组合，可以获得您所需的输出。

控制LED亮度的标准方法之一是脉冲宽度调制方式（PWM调制）。
要实现这种调制，需要一个恒定的脉冲电流值，并可变脉冲宽度和脉冲周期。
如果使用本设备的一种发生模式——脉冲发生模式，则可以轻松实现。

• 脉冲发生模式

• 最大設定範囲：−15 V～＋250 V/±320 mA

• パルス幅：50 μs～59998 ms

• パルス周期：500 μs～60000 ms
