致茂Chroma 63630-80-60直流电子负载

• 名称：Chroma 63630-80-60直流电子负载

描述：Chroma 63630-80-60系列直流电子负载，主要是供 A/D 电源供应器、D/D 转换器、充电器、电池、配接器

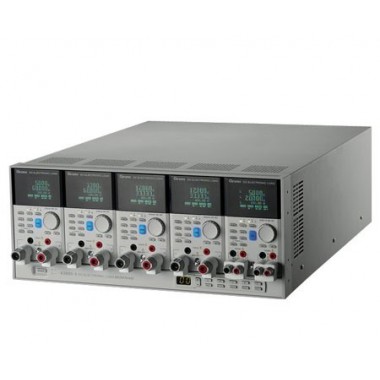

Chroma 63630-80-60直流电子负载

       Chroma 63630-80-60直流电子负载，主要是供 A/D 电源供应器、D/D 转换器、充电器、电池、配接器(adapter)及一些电力电子组件等产品测试使用，另外，对于研发部门、产品量产及一些进料检验的应用等，Chroma 63630-80-60 都能展现其优异的性能。

      Chroma 63630-80-60运用 DSP 的新技术开发了定阻抗(CZ)操作模式，此模式可仿真非线性负载的实际拉载状况。

      Chroma 63630-80-60系列可在低电压 (0.5V) 下拉载其额定电流。此特性于 Point-of-Load 的D/D测试及燃料电池的测试上，仍保有其拉载能力。

      Chroma 63630-80-60可透过可编程的拉载电流准位、电流爬升率/下降率、持续时间和Von点电压等功能来仿真广泛的动态负载应用。也有自动变频动态扫瞄功能(亦即不同频率的负载仿真)以满足ATX 电源供应器的需求。再者，亦提供了 100组的储存功能，并可呼叫使用者所储存的设定值。在自动化的测试上，此储存、呼叫的功能可缩短测试时间。

      Chroma 63630-80-60整合了实时电压、电流量测功能，每个模块都具有三个文件位、分辨率高达 16 位。使用者可于在线做实时的电压量测和调整，也可使用前面板上的按键进行短路仿真测试。 透过前面板的 VFD 显示器及旋钮，即可在63630-80-60电子负载上做简易的操作与设定，更能透过Ethernet、USB 和 GPIB 等接口进行远程控制。

      Chroma 63630-80-60也包含了例行性自我诊断功能及过功率、过电流、过电压、过温度的保护，此外还提供了正负极反接的保护，保护功能，更能确保 Chroma 63630-80-60 系列的质量与可靠度。

Chroma 63630-80-60直流电子负载

主要特点：

* 功率 : 300W

* 电压范围 :  80V

* 可搭载 5 个模块，达 1500W

* 单一外框可达 5个通道

* 低电压操作特性 0.4V @ 80A(Typical)

* 定电流、定电阻、定电压及定功率操作模式

* 定阻抗(CZ)模式仿真电容性负载开机

* 并联模式提供大电流及高达 1.5kW 的高功率应用

* 多通道同步时序控制

* 高达 50kHz 的自动变频动态扫瞄(Sweep)

* 实时的电源供应器负载瞬时响应仿真及电压峰值 (Vpk+/-) 量测

* 可透过前面板直接编程 100 组时序

* 高度的电压及电流量测

* 高速且的数字化(Digitizing)量测/资料撷取

* 待测物过电流/过载保护时，电压、电流及功率点(Pmax)的保护点量测

* 时间量测

* 短路模拟

* 开机自我诊断

* 保护功能 : 过电压、过电流、过功率与过温度保护

* Ethernet、USB、GPIB 界面

Chroma 63630-80-60系列直流电子负载

型号                  描述

663600-1           单一负载模块机框
63600-2             双负载模块机框
63600-5             五个负载模块机框 (支援10通道)
63601-5             五负载模组机框 (支援6通道)
63610-80-20       可编程直流电子负载 80V/ 20A/100W x 2
63630-80-60       可编程直流电子负载 80V/ 60A/300W
63630-600-15     可编程直流电子负载, 600V/15A/300W
63640-80-80       可编程直流电子负载 80V/ 80A/400W
63640-150-60 *  可编程直流电子负载 150V/60A/400W (Call for availability)
A636000            GPIB控制接口
A636001            以太网络(Ethernet)控制接口
A636003            信号外接板(测试针)
A636005            信号外接板(BNC)
A636007            63600-2 电子负载机框专用19"机框耳架
A636008            63600-5/63601-5 电子负载机框专用19"机框耳架 (欧洲用)
A632006            NI USB-6211多功能DAQ数据撷取卡
