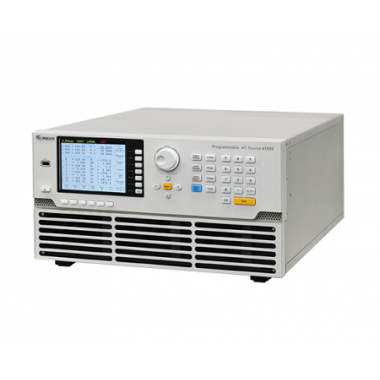

致茂Chroma 61507/61508/61509交流电源

• 名称：Chroma 61507/61508/61509交流电源

描述：Chroma 61507/61508/61509提供选择单相或三相输出功能

Chroma 61507/61508/61509交流电源

      Chroma 61507/61508/61509交流电源供应器为满足市场需求的解决方案，可提供模拟各种正常或异常的交流电输入情况，并对测试中的产品做重要参数的量测。这些功能特点让61500系列产品适合于商用、电力电子、航空电子、军事等领域，研发及品保单位的规格验证到实验室测试，以及工厂生产线等测试应用。

      Chroma 61507/61508/61509交流电源产品透过PWM高频开关切换技术，所有型号机种都可输出非常纯净的正弦波，可在50Hz/60Hz满载输出下低于0.3%总谐波失真率；此外还能提供精密的测量功能，例如RMS电压、RMS电流、实功率、功率因素、电流波峰因素等；而透过先进的DSP技术实现LIST、PULSE和STEP编辑功能，可轻易地模拟交流电源扰动(PLD)之测试；61500系列亦可让使用者组合不同的谐波分量来合成各种谐波和失真波形，藉由此先进功能，使用者可以在基本波之外，编程另一电压做频率变化扫描，以找出待测物的谐振点并提供更深入的分析结果。

输入电源的波形失真模拟

      传统的交流电压源只能提供正弦信号波形供测试，但是现在越来越多要求模拟输入电压异常状况下的失真波形。 Chroma 61500系列产品提供WAVEFORM SELECTION功能允许使用者设定三角波、钳制正弦波及内定的30组失真波形，也可藉由电脑存入自行定义的30组使用者自订波形。

      此外，Chroma 61507/61508/61509具备SYNTHESIS(合成)功能，允许使用者以50Hz或60Hz的基本频率来设定多阶的谐波成份，形成周期性的失真波形；另外Chroma 61507/61508/61509亦提供INTERHAR(间谐波)功能，用于基频之外设定另一个非谐波的变动频率成份，从0.01Hz扫描到2400Hz，可帮助发现待测物输入端的谐振点或抗干扰的脆弱点。藉由以上特性，Chroma 61507/61508/61509可输出周期性谐波和非周期性间谐波的失真波形，以完成IEC 61000-4-13符合免疫性测试。

单相/三相电压输出模式

      Chroma 61507/61508/61509提供选择单相或三相输出功能，使用者可以经由前面板或远端控制选择单相或三相输出模式。即使设置在单相输出模式，仍然可以提供功率输出的能力，不需担心输出功率规格会有递减的情形。

5kHz高频输出功能 (选购配件)

      Chroma 61507/61508/61509可藉由选购配件提供5kHz高频率输出功能。而搭载此选购配件后，交流源机台会有不同的High / Low档位输出电压范围，其细节如下图所示。

Chroma 61507/61508/61509交流电源

• 可选择单相或三相交流输出

• 可设定电压和频率的输出变动率

• 可设定电压和电流的输出限制

• 高电流波峰因素，适用于浪涌电流测试

• 可设定电压波形启动及关闭的相位角

• 输出电压变化的同步TTL信号

• LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟

• 电压暂降、短时中断和电压变化模拟

• 谐波和间谐波的失真波形合成

• 参数量测功能包括个阶电流谐波成份

• 可程式化类比介面

• 数位介面 : GPIB、RS-232、USB和Ethernet

• 透过并联输出模式可提供更高的输出功率

• 可编程输出阻抗

Chroma 61507/61508/61509交流电源

型号            描述

61507         可编程交流电源供应器 0-350V/15-2KHz/3kVA, 1ø or 3ø

61508         可编程交流电源供应器 0-350V/15-2KHz/4.5kVA, 1ø or 3ø
61509         可编程交流电源供应器 0-350V/15-2KHz/6kVA, 1ø or 3ø

B615000     5kHz输出频率选购配件，适用61507/61508/61509机种 (工厂出货前安装)
