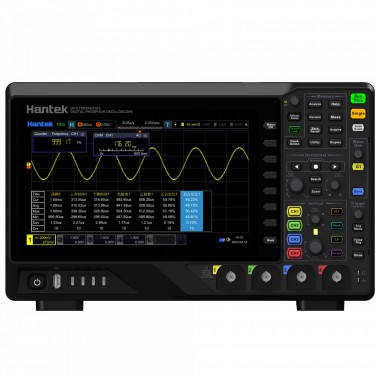

汉泰 DPO7000 系列 台式示波器

通道

4通道示波器+1通道信号源+16通道逻辑分析仪

带宽

500MHz

350MHz

200MHz

100MHz

实时采样率

2GSa/s单通道、2GSa/s半通道、1GSa/s全通道

存储深度

2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道），250Mpts（全通道）

波形捕获率

500,000 wfms/s[25ns 点显示单通道 自动存储深度]

垂直分辨率

8 bit

垂直灵敏度

1 MΩ： 500μV/div ~ 10 V/div；50 Ω：500μV/div ~ 1 V/div

时基范围

500ps/div~1ks/div

1ns/div~1ks/div

2ns/div~1ks/div

2ns/div~1ks/div

时基精度

±1 ppm ± 1 ppm/年

带宽限制

20 MHz、100MHz、200MHz、350MHz；每通道独立可选

触发类型

边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C

总线和解码

UART、I2C、SPI、LIN、CAN

数学运算

A+B、A-B、A*B、A/B、FFT、A&&B、A||B、A^B、!A、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、低通、高通、带通、带阻、AX+B、表达式

自动测量

51种参数测量，支持统计和分析

分析功能

频率计、数字电压表、电源分析、直方图、搜索、导航、波形录制、波特图

硬件录制和回放

超过200万帧（单通道）

输入耦合

直流、交流或接地

输入阻抗和电容

1 MΩ ± 1%，50 Ω ± 1% ；19 pF ± 3 pF

任意波形发生器

采样率200 MSa/s，垂直分辨率12 bit，最高输出频率25 MHz，正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图等13种标准波形

数字通道

16路，1GSa/s采样率，

接口

USB HOST、USB DEVICE、LAN ；选配：HDMI，串口

屏幕

10.1英寸多点触控电容屏，256级波形灰度显示，余辉
