品牌：: 汉泰

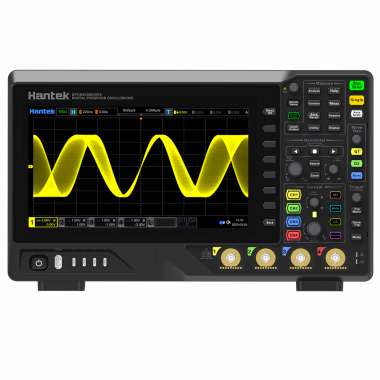

DPO8000系列

DPO8000系列数字示波器是采用10.1寸多点触控电容屏，256级波形灰度及色温显示，最大1GHz带宽，最高8GSa/s采样率，最大2G存储深度，600.000wfms/s波形捕获率；内置两路200MHz任意波形发生器，支持任意波输出；51种自动测量，提供全内存硬件测量功能；丰富的串行协议触发和解码功能；多种数据分析和处理功能；综合8种仪器功能，显著简化测量系统并加快测量速度；提供丰富的配置接口，使用更方便；是一款值得信赖，能够为您提供专业级测量的示波器。

集八种独立仪器于一身，包括：示波器/ 16通道逻辑分析仪/ 频谱分析仪/ 任意波发生器/ 数字电压表/ 频率计和累加器/ 协议分析仪/协议发生器；
最高8GSa/s实时采样率，最大2G存储深度，最大1GHz带宽，多达200万帧的硬件实时波形录制和回放；
UART、I2C、SPI、LIN、CAN协议发生功能;
内置两路200MHz信号源，垂直分辨率12 bit，最高输出频率200MHz
10.1寸多点触控电容屏，256级波形灰度及色温显示；
波形捕获率高于600,000个波形每秒；
丰富的串行协议触发和解码功能；
多达51种波形参数自动测量，更提供全内存硬件测量功能；
多种数据分析和处理功能：独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、频率计;
全系标配USB HOST、USB DEVICE、LAN 选配：HDMI，串口；
宽范围，低底噪，垂直灵敏度范围:500μV/div~10 V/div，各个档位均支持全带宽；
李沙育波形支持双屏显示，XY模式下支持光标测量；

2G存储深度

拥有2G的超长存储深度。全面掌握波形全局及细节，不会遗失任何偶发事件和波形变化。

串行总线触发和解码

提供总线触发和解码功能，支持多种协议UART、I2C、SPI、LIN、CAN能快速直观地将总线协议信息解码显示。

波形数字荧光显示

提供数字荧光多级波形灰度显示效果，可以帮助用户快速发现信号中潜在异常。

200MHz函数/任意波形发生器

内置两路200MHz，集成了多种常用内置波形，支持自定义任意波形，任意波猝发输出，调制波形输出。

区域触发功能

画定区域，即可设定区域触发，区域触发可以简化高级触发的操作，快速隔离出感兴趣的波形。

波形录制回放

提供波形录制功能选件，实时不间断记录波形变化，并在信号上标记时间，便捷地回放波形，找出故障所在。

测试参数功能

5位数字电压表和5位硬件频率计功能；实时统计最小、最大、平均值、标准方差等信息，让您能够更高效地执行测试。

快捷操作功能

包括15种常用功能的快捷操作面板，无需查找，一键开启。使操作更快捷，测量更高效。

型号	DPO8104E	DPO8084E	DPO8054E	DPO8034E	DPO8024E
通道	4通道示波器+2通道信号源+16通道逻辑分析仪
带宽	1GHz	800MHz	500MHz	350MHz	200MHz
实时采样率	8GSa/s单通道，8GSa/s半通道，4GSa/s全部通道
存储深度	2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道）
波形捕获率	600,000 wfms/s[25ns 点显示单通道自动存储深度]
垂直分辨率	8 bit
垂直灵敏度	1 MΩ： 500uV/div ~ 10 V/div；50 Ω：500uV/div ~ 1 V/div
时基范围	200ps/div~1ks/div	500ps/div~1ks/div	500ps/div~1ks/div	1ns/div~1ks/div	2ns/div~1ks/div
时基精度	±1 ppm ± 1 ppm/年
带宽限制	20 MHz、100MHz、200MHz、350MHz、650MHz、750MHz；每通道独立可选
触发类型	边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C
总线和解码	UART、I2C、SPI、LIN、CAN
数学运算	加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波、表达式
自动测量	51种参数测量，支持统计和分析
分析功能	频率计、数字电压表、电源分析、直方图、搜索、导航、波形记录、波特图
硬件录制和回放	超过200万帧（单通道）
输入耦合	直流、交流或接地
输入阻抗和电容	1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF
任意波形发生器	双通道信号源，垂直分辨率 16 bit，最高输出频率200MHz，1GSa/s采样率，±7V电平输出；正弦波、方波、锯齿波、脉冲、直流、噪声、Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢等 13 种标准波形。
数字通道	16路
接口	USB HOST、USB DEVICE、LAN 选配：HDMI，串口
屏幕	10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉
