OMEGA TX90A系列 小型温度变送器

• 两线制变送器

• 4 ~ 20 mA直流输出

• ±0.1%精度

• 上限断路保护

• 非隔离式变送器

• 可安装于任何标准保护头

• 兼容J、K、T、E型热电偶 或100 Ω铂RTD输入

产品描述

非隔离TX90A系列变送器将热电偶或RTD信号转换成为一个4 ~ 20 mA直流信号输出，信号直接参比热电偶mV输入或100 Ω铂RTD电阻。

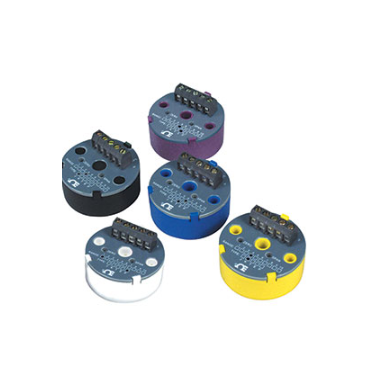

热电偶变送器的4 ~ 20 mA输出信号为非线性。本系列热电偶变送器兼容K、J、T和E型热电偶，并就每种热电偶类型采用不同的色标标示。RTD变送器可产生与输入电阻直接成比例关系的4 ~ 20 mA信号输出，或产生与温度成线性关系的4 ~ 20 mA信号输出。
请注意，RTD变送器具有略失精确的非线性关系，在满量程的中点位置，电阻偏离实际温度约1%。（欲购线性RTD变送器，请指定"RTD-L"。非线性变送器是更为普遍的选择。）
TX90A变送器可以直接安装到OMEGA标准保护头内与所用传感器连接。OMEGA同时也供应全套热电偶和RTD组件。


规格:
输出范围： 4 ~ 20 mA dc
零和满量程调节范围： °F为±25% 和°C为±10%
精度： 参比mV输入的精度为满量程的±0.1%（包括线性、迟滞和重复性影响）
工作温度范围： -40 ~ 85°C (-40 ~ 185°F)
储存温度范围： -46 ~ 121°C (-50 ~ 250°F)
最大回路电阻：(Vs– 8)/0.020A
电源电压： 8 ~ 50 Vdc，24V标称
外形尺寸： 31.75（高）x 44.5 mm（厚）(1.25 x 1.75")；高度包含接线端子
