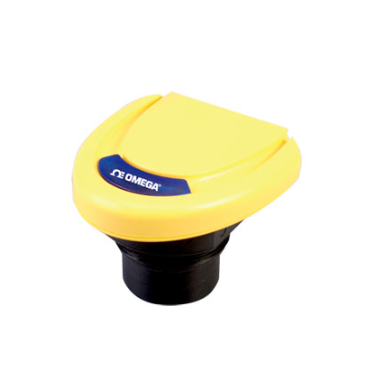

OMEGA LVU100系列 非接触式超声波液位变送器

• 简易紧凑型传感器配有标校和LED状态指示灯

• 最长达8 m (26ft)的4种测量范围，可安装1或2"（25 ~ 50 mm）传感器

• 最小射束宽度5 cm (2")，适合有限空间的应用

• 死区5 cm (2")，优化对小容器的填充能力

• NEMA 6 (IP67)等级的 PC/ABS外壳，并可选择 NEMA 4X (IP65)

• 故障安全智能化，可提供诊断反馈，易于排除故障

产品描述

LVU100系列是通用型双线超声波变送器。它提供最长8 m (26')的非接触液位测量，非常适合于处理超纯、腐蚀性、浆类或废弃液体。LVU100系列变送器常用于常温散装储存、日箱、废液坑、加工容器、IBC罐箱、55加仑桶和废油箱应用。介质示例包括乙酸和树脂。

规格:
量程：
    LVU104： 5 cm ~ 1.2 m (2" ~ 4')
    LVU109： 10 cm ~ 3 m (4" ~ 9.8')
    LVU116： 10 cm ~ 5 m (4" ~ 16.4')
    LVU126： 20 cm ~ 8 m (8" ~ 26.2')
精度：
    LVU104： 3 mm (0.125")
    LVU109／116／126： 空气中量程的±0.2%
分辨率：
    LVU104／109： 0.5 mm (0.019")
    LVU116/126： 1 mm (0.039")
射束宽度：
    LVU104／109： 直径5 cm (2")
    LVU116／126： 直径7.6 cm (3")
死区：
    LVU104： 5 cm (2")
    LVU109／116： 10 cm (4")
    LVU126： 20 cm (8")
LED指示： 电源、校准和诊断
存储器： 不易丢失数据
电源电压： 12 ~ 28 Vdc
环路电阻： 500 Ω @ 24 Vdc
信号输出： 4 ~ 20 mA，双线
信号反转： 4 ~ 20 mA或20 ~ 4 mA
校准： 标校，校准线
故障安全： 恢复为22 mA
工作温度： -20 ~ 60°C(-4 ~ 140°F)
温度补偿： 自动
电子元件温度： -40 ~ 71°C(-40 ~ 160°F)
压力： 30 psi (2 bar) @ 25°C,在25°C以上时每°C下降1.667 psi (0.115 bar)
外壳等级： NEMA 6 (IP67),可选NEMA 4X (IP65)
外壳材质： PC/ABS FR
传感器材质： PVDF
电缆插头材质： PP
电缆： 3芯，屏蔽3 m (10')
导管入口： 双，½ NPT（NEMA 4 (IP65)款）
工作安装件：
    LVU104／109： 1 NPT或1" G
    LVU116／126：  2 NPT或2" G
安装垫圈： 氟橡胶
类别： 通用CE标志
