OMEGA DP25B 系列 ⅛ DIN 应变、过程和温度仪表 带可选继电器和模拟输出

• 输入

• 热电偶

• RTD

• 过程（直流电压和电流）

• 应变片

• 选项

• 继电器输出，带可调死区

• 隔离或非隔离模拟输出

• 完全可编程彩色显示屏

• 低电压电源选件

产品描述

面板仪表／控制器

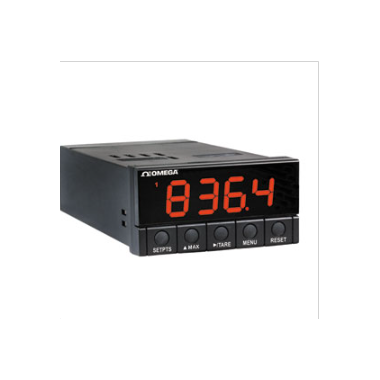

OMEGA™ DP25B系列仪表具有⅛ DIN面板仪表中最大、最明亮的显示屏。用户可选择显示屏颜色： 红色、琥珀色或绿色。
除了这个4位数字、9段式显示屏外，这些低成本面板仪表／控制器还可提供无与伦比的信号调节精确度。额外的功能包括基于微处理器的操作、双5 A SPDT继电器（可选），以及隔离或非隔离模拟信号输出（范围为 0 ~ 10 Vdc、0 ~ 20 mA或4 ~ 20 mA，可用于显示值的重传或用作比例控制输出）。DP25系列包括带有用于过程（直流电压和电流）、应变片、热电偶和RTD输入的型号。

热电偶和RTD 型号
这些型号将多功能与轻松编程完美结合。 DP25B-TC可选择用于J、K、T或J DIN热 电偶。DP25B-RTD接受Pt 100 W （0.00385曲线）RTD。

过程和应变型号
由于DP25B-E应变计能够接受极大范围的直流电压和电流输入， 因此它们可处理大部分过程和应变应用。特色包括几乎可通过前 面板为任何工程单位轻松进行标定、适合称重应用的远程皮重功 能、以及硬件锁定（防止未经授权更改设置）。此外，DP25B-E 仪表还具有内置激励（具有4个用户可选的电压值），可兼容大 部分传感器和变送器。

规格:
显示屏： 4位数字、9段式、21 mm (0.83")红色、 琥珀色或绿色LED（可编程）
模数技术： 双斜率
内部分辨率： 15位
极性： 自动
读取速率： 3/s
阶跃响应： 2 s
继电器输出（可选）： 2个"C"型(SPDT)继电器，额定值为5 A 250 Vac，可编程实现自锁继电器／非自锁继电器的主动高／低报警
模拟输出（可选）： 0 ~ 10 V, 4 ~ 20 mA或 0 ~ 20 mA; 可分配到显示范围（可调节）或通过1号设定值分配到比例控制输出（当用作控制输出时）
电源： 115 Vac或230 Vac ±10%、10 ~ 32 Vdc、26 ~ 56 Vdc；最大功率8 W（DP25B-TC或-RTD）、最大功率11 W（DP25B-E或-S）；240 Vrms过电压保护
隔离： 基于EN61010的设计，适用于260 Vrms或Vdc，在3 mm间距的条件下，绝缘强度可抵御2500 V瞬变
NMR: 60 dB
CMR: 120 dB
工作温度： 0 ~ 50°C (32 ~ 122°F)
存放温度： -40 ~ 85°C (-40 ~ 185°F)
相对湿度： 90% @ 40°C (104°F), 无冷凝
外形尺寸：48（高） x 96（宽） x 152 mm（厚）(1.89 x 3.78 x 6.0")
面板开孔： 45（高）x 92mm（宽）(1.772 x 3.622")
重量： 36 g (1.27 lb)

热电偶仪表规格
    输入： 热电偶类型J、K、T和J DIN
    继电器滞后现象： 编程范围0 ~ 9999
    精度： 30分钟预热后达到±0.5°C (0.9°F)
    温度系数： ±50 ppm/°C
    输入电阻： 100 MΩ

RTD 热电偶温度仪表／控制器规格
    输入： RTD 100 Ω Pt（0.00385曲线）；2、3和4线可选
    精度： 30分钟预热后达到±0.5°C (0.9°F)
    温度系数： ±50 ppm/°C
    输入电阻： 100 MΩ

过程和应变仪表／控制
    输入范围： 0 ~ 100 mV，±50 mV；0 ~ 10V，±5V；0 ~ 20 mA；4 ~ 20 mA
    防护等级： 电压输入范围最大为240 Vrms；电流范围为200 mA
    输入阻抗： 100 mV或±50 mV范围内为100 MΩ；10V或±5V 范围内为1 MΩ；20 mA电流输入时为5 Ω
    模数技术： 双斜率
    内部分辨率： 15位
    极性： 自动
    最大误差应变／过程： 读数的±0.03%
    量程温度系数： ±50 ppm/°C
    暖机至达到额定精度的时间： 30 min
    激励电压： 24V @ 25 mA或12V @ 50 mA；10V @ 120 mA或5V @ 60 mA
