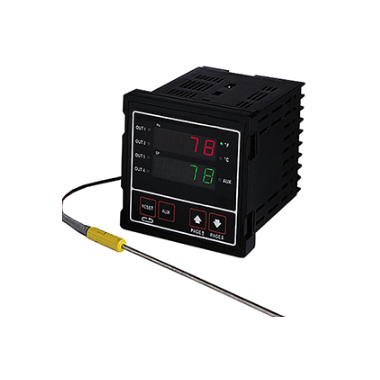

OMEGA CN3251 采用模糊逻辑的¼ DIN斜坡／恒值温度／过程控制器

• 双PID + 模糊逻辑控制

• 可提供多达5种输出—控制、报警或事件

• 通用传感器输入

• 开关电源100 ~ 240 Vac 或可选12 ~ 24 Vac/Vdc

• 16段斜坡／恒值程序

• 可选RS232、RS422、RS485数字通讯接口

• 可编程远程设定值输入（标配）

产品描述

CN3251 ¼ DIN温度和过程控制器是一款经济实惠、性能出众的单回路控制器，可用于温度、流量、压力和液位控制应用场合。由于具备通用传感器输入以及前面板操作设置，可以根据各种应用在现场方便地配置CN3251控制器。如果应用的要求变化，只需重新配置即可。因此，对于有着多种控制需求应用的生产工厂、测试机构和测试应用，它也就成了不二之选。

规格:
控制模式：
自动： 开／关、比例、PID、PI、PD、PID + 频率逻辑、加热／冷却（双PID）
控制调整：
控制设定值： 传感器量程
设定值限值： 传感器量程
死区： 1 ~ 100°F
比例带： 传感器量程
手动复位： –99.9 ~ 99.9
自动复位： 每分钟重复0.00 ~ 99.99次
流速： 0 ~ 500秒
输出周期： 0.1 ~ 60.0秒
输出限值： 0.0 ~ 100.0%
传感器开路／超出范围输出命令： 0.0 ~ 100.0%
显示偏移量： –100 ~ 100°F
加热／冷却调整：
    输出偏移量： 比例带的0 ~ 100%
冷却介质： 空气、水或油
报警调整：
    设定值： 每个报警输出的上限和下限设置
报警类型：
    绝对值： 上限、下限和上限／下限
跟踪： +偏差、-偏差和±偏差
继电器动作： 锁定或非锁定，通电或断电
报警死区： 可调节，-18 ~ 38°C (0 ~ 100°F)
报警抑制： 加电时启用或禁用
控制／报警输出： 总共可能有5种控制／报警输出
继电器： A型触点，120/230 Vac时为1.0 A（电阻性负载）
固态继电器驱动： 40 mA时24Vdc标称电压
三端双向可控硅开关元件： 1 A持续电流，10A浪涌电流@ 120或230 Vac
电流／电压： 4 ~ 20 mA转为800 Ω，现场可更改为1 ~ 5 Vdc
输出5（可选）：
    继电器： 常开，"C"型触点，5 A@ 120或2.5 A 230 Vac
传感器输入： 可在现场选择热电偶、RTD、电流或电压
输入更新速率： 每秒2个采样
斜坡／恒值编程：
分段： 16
回路： 1个回路，0 ~ 255次或持续
事件输出： 多达3个
有效恒值差分： 关闭，1°F ~ 传感器量程
时间单位： 秒、分、小时（每段1 s ~ 99.99小时）
斜坡到设定值： 加电时为每小时1 ~ 9999°
传感器开路和超出范围条件： 可编程控制动作，显示屏指示状态"OPEN SENS"（传感器开路）
远程设定值输入：
输入信号： 4 ~ 20 mA，250 Ω输入阻抗、1 ~ 5 Vdc，110 KΩ输入阻抗、
电压或电流，可在现场通过开关选择
量程： 可编程超选传感器量程
精度： 在环境温度24°C (75°F)和额定线电压时为传感器量程的±0.3%（初始精度），在现场可校准到传感器量程的±0.2%
数字信号输入： 接受干触点闭合信号
模拟信号输出选项：
    可指定功能： 过程变量、输出1指令、活动设定值、输出2指令
输出信号： 4 ~ 20 mA转为0-800 Ω负载，1 ~ 5 Vdc转为100 KΩ或更大负载，可用DIP开关选择
量程： 可编程超选传感器量程，用于再次传输过程变量和活动设定值，固定为0 ~ 100%以便传输输出指令
精度： 设定量程的±0.2%，±1 LSD
数字通讯接口（可选）：
    RS232： 单点，隔离
    RS422/485： 多点，隔离，可在现场通过开关选择
波特率： 1200、2400、4800、9600、19.2 K
协议： ASCII行，计算机接口
仪器电源： 100 ~ 240 Vac，10%，-15%；
12 ~ 24 Vac/Vdc，±10%；50 ~ 60 Hz
工作环境： 环境温度0 ~ 65°C (32 ~ 150°F)，相对湿度<95%，无冷凝
外形尺寸：
总尺寸： 97（高）x 97（宽）x 97 mm
（厚）(3.8 x 3.8 x 3.8")
面板后方厚度： 97 mm (3.8")
前面板外伸量： 20 mm (0.8")
面板开孔： 91 x 91 mm (3.6 x 3.6")
重量： 454 g (1 lb)
外壳材质： 黑色高抗冲ABS塑料
线路电压波动的影响： 标称线路电压变化10%时为传感器量程的±0.1%
噪声抑制：
    共模噪声： 60 Hz时为140 Db
    串模噪声： 300 mV峰-峰，50或60 Hz串模噪声时为传感器量程的±0.1%
射频干扰(RFI)： 在距离发射器（4 W，464 MHz）1 m (3.1')时通常不到传感器量程的0.5%
