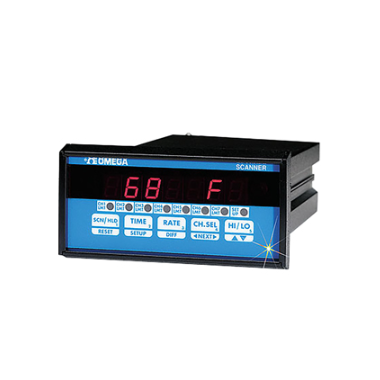

OMEGA CN1504/CN1507 ⅛ DIN 4和7温区过程控制器

• ⅛ DIN 开孔

• On/Off和完全PID控制

• 广泛的输入信号范围： 热电偶、RTD、 热敏电阻、4 ~ 20 mA、 0 ~ 10 Vdc、毫伏

• 可从正面按键选择输入类型

• 电压、电流和毫伏信号标定

• 每个温区的独立7段式斜坡/恒值曲线

• 3种显示模式：仅设定值、仅过程或同时显示过程和设定值

• 可编程加热或冷却输出

• 设定值偏差显示

• 捕获每个温区的最小值/最大值读数

产品描述

CN1500系列是一款紧凑型设备，在单个⅛ DIN外壳中提供多达7个控制器。精心设计、强大功能和紧凑外形让其相比同类任何控制器，提供行业上佳的成本/性能比。
每个温区的输入类型可独立选择。标定和偏差让电流和电压信号能够转换并以工程单位显示。温度可以摄氏度或华氏度显示。此外，每个温区各有多达7个分段的斜坡/恒值曲线。提供On/off以及PID控制，实现上佳的过程稳定性。不需要通过复杂的PID参数调谐进行严格控制的过程可在简单的on/off控制下运行。每个温区各有on/off和PID参数设置，并且每个温区可编程为加热或冷却。可查看设定值偏差、正值以及负值。其他功能包括每个温区的最小值/最大值读数、无限程序保存、自动扫描和显示不同温区以及三种显示模式（仅设定值、仅过程或同时显示设定值和过程）。电源、控制和过程信号连接可方便地通过欧式插头完成。
每个温区具有3位数字长的工程标签，可进行编程以指示正在控制的过程的类型，如温度的°C或°F，压力的PSI等。每台控制器的运行状态均由LED指示。通道至通道扫描时间也可编程。


规格:
热电偶开路指示: 显示"HELP"
精度:
    温度分辨率: 1°C/1°F
    电压:量程的0.05%
    电流:量程的0.05%
分辨率:
    热电偶和RTD: 1°C/°F
    热敏电阻: 0.1°C/°F
显示屏: 红色7段式LED显示屏，
10 mm (0.39")
显示屏测试: 启动时显示"8.8.8.8.8.8.8."
扫描速率: 2个通道/秒（不可调）
通道显示时间: 可编程，1 ~ 999秒
电源选项: 120 Vac 50/60 Hz，±10%，
 （可选）220 Vac 50/60 H，12 Vdc @ 900 mA，±20%
标度: 可编程，1 ~ 30,000
偏移量:
    电流: 0 ~ 20.00
    电压输入: 0 ~ 10.000
    毫伏: 0 ~ 100.00
小数点: 可编程、无、10th、100th、1000th
速率: (PID) 0 ~ 500秒
比例带: 量程的0 ~ 100%
复位: 每分钟重复0.00 ~ 50.00次
On/Off死区: 可编程，0 ~ 满量程
控制输出: 5 Vdc驱动 @ 50 mA（集电极开路输出）
前盖外形尺寸: 65（高） x 117（宽） x 178 mm（厚）(178 x 2.5 x 7")
面板开孔: 45 x 92 mm (1.77 x 3.66"); ⅛ DIN
重量: 992 g (2 lb, 3 oz)
斜坡和恒值: 7段式，可针对每个通道编程
