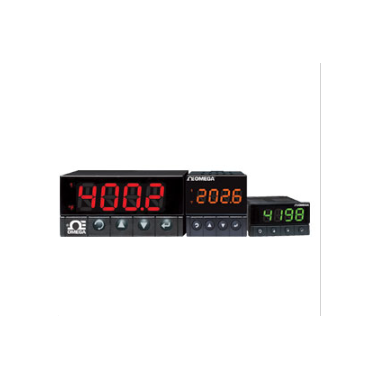

OMEGA CNi-AL系列 温度/过程 限值控制器

• 通用输入

• 高精度

• 2种继电器报警输出

• 完全可编程彩色显示屏  （可视报警）

• 用户友好型，易于配置

• 内置激励电压

• AC或DC供电装置

• 配备可拆卸面板和插头连接器

• 可编程数字滤波器

• 上限/下限

• 远程复位输入

产品描述

OMEGA™ iSeries限值控制器在过程测量和报警应用中提供无与伦比的灵活性， 可接受10种不同热电偶类型、18种RTD组合或4种过程电压/电流输入，提供2种继电器报警输出，同时还配备了大型彩色可编程显示屏。选项配置方便，其中包括11种不同报警条件，该装置支持外部复位输入以及蜂鸣器音频衰减器。前面板上的配置按钮让用户可以选择输入类型、报警条件及相应的显示颜色。过程输入可完全扩展，支持几乎所有工程单位，具有可选小数点，为压力、流量或其他过程输入提供了理想的解决方案。标配功能包括可用于变送器或其他器件的内置24 Vdc激励源，还包括可接受 90～240 Vac的通用电源。还提供了支持24 Vac或12～36 Vdc的低功率选件。

规格:
输入类型： 热电偶、RTD、模拟电压、模拟电流
精度： 温度±0.5°C；读数的0.03%

温度稳定性： RTD：0.04°C/°C
    热电偶在25°C (77°F)时：
    0.05°C/°C，冷端补偿
    过程：50 ppm/°C
读取速率： 每秒3个采样


热电偶类型(ITS 90)：
J、K、T、E、R、S、B、C、N、
L (J DIN)
热电偶导线电阻： 最大100 Ω
RTD输入(ITS 68)： 100/500/1000 Ω
铂传感器，2、3或4线；0.00385或0.00392曲线）
电压输入： 0～100 mV、0～1V、
0～10 Vdc
输入阻抗： 100 mV为10 MΩ，
1或10 Vdc为1 MΩ
电流输入： 0～20 mA（5 Ω分流）
激励
电压激励： 24 Vdc @ 25 mA（不适用于低功率选项）
限值控制报警1和2输出
继电器： SPDT，250 Vac或30 Vdc @
3 A（电阻负载）
操作： 上限／下限、上／下、带、锁定／解锁，常开／常闭和过程／偏差；前面板配置
常规
电源： 90～240 Vac ±10%，
50～400 Hz，110～300 Vdc，同等电压
低电压电源选项： 24 Vac，
12～36 Vdc；外部电源必须获得安全机械核准
工作温度： 0～55°C (32～131°F)；90%相对湿度，无冷凝
防护等级： ⅛ DIN：NEMA 1/Type 1等级前盖
1⁄32、1⁄16 DIN：NEMA 4X/Type 4(IP65)等级前盖
外形尺寸：
    ⅛ DIN： 48（高） x 96（宽） x
    127 mm（厚）(1.89 x 3.78 x 5")
    1⁄16 DIN： 48（高） x 48（宽） x
    127 mm（厚）(1.89 x 1.89 x 5")
    1⁄32 DIN： 25.4（高） x 48（宽） x
    127 mm（厚）(1.0 x 1.89 x 5")
