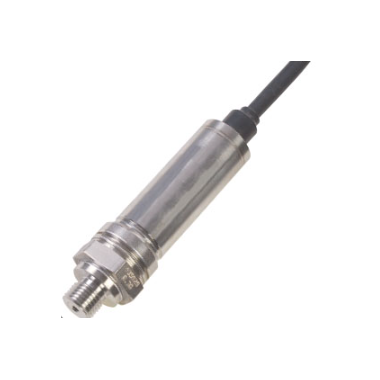

OMEGA PXM409系列 精密微加工硅传感器和变送器

• 含5测量点机构可溯源校准

• 可提供表压、复合压力、绝对压力、真空及气压量程

• 全不锈钢焊接结构

• 316不锈钢接液部件

• 出色的温度性能

• 广泛的补偿温度范围

• 具有二层安全壳，坚固耐用

产品描述

PXM409系列采用微加工压阻硅元件 提供高精度，而且其全不锈钢接液部 件可实现产品的耐用性和优异的化学 相容性。PXM409系列在补偿范围内 的高精度及非常高的热补偿（通常为 0.7%）性能使其非常适合于要求带有 极低热漂移的坚固耐用高精度传感器 的科学或工业应用使用。该产品可用 于测试台、实验室测验、引擎测试、 地面试验站及其他要求配备耐用的精 密传感器的工业应用。其标准精度为 0.08%的高工业级精度。其模块化结 构可实现大多数型号的快速交付（一 般最多只需2周） 。提供的型号包括 表压（相对压力）、复合压力、绝对 压力、真空（负压）及气压量程。


规格:
精度： 标配为满量程的±0.08%，BSL、综合线性度、滞后性及重复性（复合压力量程仅可正向校准）
工作温度：
    mV/V输出： -45 ~ 121°C (-49 ~ 250°F)
    放大输出： -45 ~ 115°C (-49 ~ 239°F)
补偿温度范围：
    25 ~ 350 mb： -18 ~ 85°C(0 ~ 185°F)
    1 ~ 350 bar： -29 ~ 85°C(-20 ~ 185°F)
热精度： 补偿温度范围内的跨距漂移%
    25 ~ 350 mb:
        零点： 最大±1.0%
        跨距： 最大±1.0%
    1 ~ 350 bar:
        零点： 最大±0.50%
        跨距： 最大±0.50%
遵循ROHS规定
外壳和终端之间的最小隔离： 100 MΩ @ 50 Vdc
压力循环： 至少 100 万次
长期稳定性（1 年）： 通常为满量程的±0.1%
冲击： 50 g，11 ms半正弦波冲击，纵轴及横轴
振动： 5-2000-5 Hz，30分钟的周期，曲线L，军用标准Mil-Spec 810 图514-2-2，纵轴及横轴
带宽： DC ~ 1 kHz（常规）
响应时间： <1 ms
遵循CE的规定： 工业级
辐射： IEC550022 B类
静电放电抗扰度： IEC1000-4-2
电磁场抗扰度： IEC61000-4-3
EFT抗扰度： IEC61000-4-4
浪涌抗扰度： IEC61000-4-5
传导射频： IEC610000-4-6
工频磁场： IEC61000-4-8
环境保护：
    PXM409： IP67
    PXM419： 表压为IP65级，绝对压力为IP67级
    PXM459： 表压为IP65级，绝对压力为IP67级
耐受表压／真空／复合压力：
    25 mb： 10倍量程
    70 mb： 6倍量程
    170 mb ~ 100 bar： 4倍量程
    175 ~ 350 bar： 最大为500 bar
耐受绝对压力：
    350 mb ~ 100 bar： 4 倍量程
    175 ~ 350 bar： 最大为500 bar
二层安全壳；
表压／真空／复合压力：
    25 ~ 350 mb： 可达70 bar
    1 ~ 70 bar： 可达200 bar
    100 ~ 350 bar： 可达700 bar
绝对压力／气压：
    350 mb： 可达70 bar
    1 ~ 70 bar（包括气压量程） 可达200 bar
    100 ~ 350 bar： 可达700 bar
接液部件： 316L不锈钢
电气终端
    PXM409： 2 m (6.6') 电缆
    PXM419： 带对接连接器的微型DIN
    PXM459： M12 4针
压力端口： G¼标配
重量： 115 ~ 200 g，取决于配置

电气输出：
mV/V输出：
    输出： 10 mV/V，比率式
电源电压： 5 ~ 10 Vdc(5 mA @ 10 Vdc)
零点平衡：
    量程 >170 mb： 通常为±0.5%（最大值为 1%）
    量程 ≤ 170 mb： 通常为±1%（最大值为 2%）
跨距设置：
    量程 >170 mb： 通常为±0.5%（最大值为 1%）
    量程 ≤ 170 mb： 通常为±1%（最大值为 2%）
输入／输出电阻： 5000 Ω ±20%

电压输出：
    输出： 0 ~ 10 Vdc
电源电压： 15 ~ 30 Vdc @ 10 mA（±10 Vdc或复合压力）
零点平衡：
    量程>170 mb： 通常为±0.5%（最大值为1%）
    量程≤ 170 mb： 通常为±1%（最大值为2%）
跨距设置：
    量程>170 mb： 通常为±0.5%（最大值为1%）
    量程≤ 170 mb： 通常为±1%（最大值为2%）

电流输出：
    输出： 4 ~ 20 mA（复合压力为0时为12 mA）
电源电压： 9 ~ 30 Vdc（温度高于105°C时为9 ~ 20 Vdc），最大环路电阻 = (Vs-9) x 50 O
零点平衡：
    量程>170 mb： 通常为±0.5%（最大值为1%）
    量程≤ 170 mb： 通常为±1%（最大值为2%）
跨距设置：
     量程>170 mb： 通常为±0.5%（最大值为1%）
    量程≤ 170 mb： 通常为±1%（最大值为2%）
