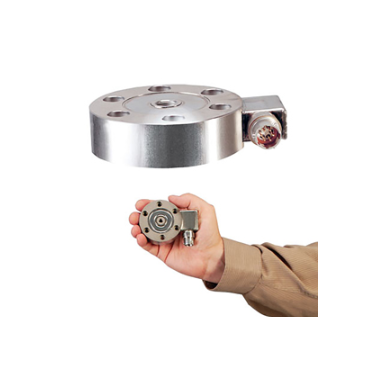

OMEGA LCHD/LCMHD系列 超薄煎饼风格称重传感器 标准及公制型号

• 针对磅秤应用，互换性达0.25%

• 全不锈钢结构

• 坚固耐用的设计

• 高精度

• 超薄外形，易于安装

• 5测量点校准

• 内含对接连接器

产品描述

张力／压缩 张力校准 2.5 kgf至10,000 kgf

规格:
激励： 10 Vdc（最大值为 15 V）
输出(FSO)：
    ≤25 lb/10 kgf： 2 mV/V ±0.25%
    ≥50 lb/20 kgf： 3 mV/V ±0.25%
5测量点校准（在张力方面）： 0%、50%、100%、50%、0%
线性度：
    ≤25 lb/10 kgf： ±0.20% FSO
    ≥50 lb/20 kgf： ±0.10% FSO
滞后性：
    ≤25 lb/10 kgf： ±0.10% FSO
≥50 lb/20 kgf： ±0.08% FSO
重复性：
    ≤25 lb/10 kgf： ±0.1% FSO
    ≥50 lb/20 kgf： ±0.03% FSO
零点平衡： ±1% FSO
工作温度范围： -54 ~ 121°C (-65 ~ 250°F)
温度补偿范围： 16 ~ 71°C (60 ~ 160°F)
热效应：
    零点： 0.0036% FSO/°C
    跨距： 0.0036% FSO/°C
安全过载： 容量的150%
极限过载： 容量的300%
输入电阻： 350 ±10 Ω
输出电阻： 350 ±10 Ω
满量程变形： 通常为0.025 ~ 0.076 mm(0.001 ~ 0.003")
结构： 17-4 PH不锈钢
电气：
    ≤5000 lb/2000 kgf： DT02H-10-6P
    >5000 lb/2500 kgf： MS3102E-14S-6P （或同等产品）
对接连接器（内含）：
    ≤5000 lb/2000 kgf： PT06F-10-6S
    >5000 lb/2500 kgf： MS3102E-14S-6S （或同等产品）
