品牌：: 鼎阳

产品简介

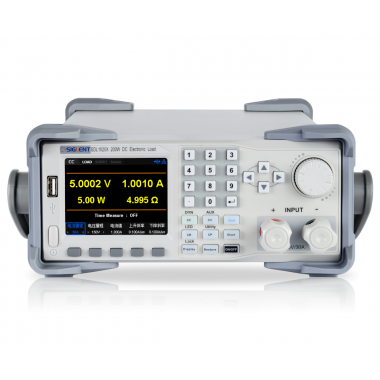

SDL1000X系列高性能可编程电子负载，专为满足高精度测试需求设计。支持DC

150 V/30 A，最大总功率可达300 W/200 W，适合多种测试场景。其核心特性包括可调电流上升/下降速率高达0.001 A/μs~2.5 A/μs，确保测试精准快速。该系列提供四种静态/动态模式（CC/CV/CP/CR），特别是CC动态模式下的连续、脉冲及翻转模式，为动态测试提供强大支持。

主要特性

DC 150 V/30 A，最大总功率300 W/200 W
可调电流上升/下降速率0.001 A/μs~2.5 A/μs
四种静态/动态模式：CC/CV/CP/CR
CC动态模式：连续模式、脉冲模式、翻转模式
回读分辨率0.1 mV, 0.1 mA

优良的动态特性，可仿真电流高速变化

动态测试功能使负载根据设定的规则在两种设定参数间进行切换，从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz，配合电流探头可以高速跟踪电流变化，分析电流波形。在CV模式下可以快速稳定设置电压，从而测试出电源的快速输出能力，如果瞬时功率超过保护设定值，会进入保护状态。

支持50步自动编程测试

Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定，负载可以模拟总共可以编辑10个测试文件，每个测试文件最多支持 50 步。

支持100步列表测试

List 功能支持负载搭建多步的，定时的，不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率，负载可以生成多种复杂的序列组合，以满足不同的测试需求。

CR-LED测试功能

SDL1000X在传统CR模式的基础上，增加了二极管的导通电压设置，可以模拟真实二极管的工作状态，测得LED测试时的涟波电流。

电池测试功能

Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式，通过设置终止电压、放电容量和放电时间等终止条件，从而对电池进行放电测试。

产品参数

电压

150 V

电流

30 A

总功率

200 W, 300 W

可调电流上升/下降速率

0.001 A/μs ~ 2.5 A/μs

回读分辨率

0.1 mV, 0.1 mA, 1 mV, 1 mA

电压电流测试最高速率

500 kHz

通道数

输出

SDL1020X/X-E单通道：DC 150 V / 30 A，最大总功率200 W SDL1030X/X-E单通道：DC 150 V / 30 A，最大总功率300 W

四种模式

CC/CV/CR/CP

CC动态模式

连续模式，脉冲模式，翻转模式

最高频率

CC动态模式：25 kHz CP动态模式：12.5 kHz CV动态模式：0.5 Hz

保护功能

过电压、过电流、过功率、过热、反极性保护

其他功能

List列表操作功能、自动测试功能、电池测试功能、OCPT/OPPT测试功能、波形趋势图功能

显示

3.5英寸TFT液晶显示屏，可同时显示多个参数和状态

接口

内置RS232，USB，LAN标准通信接口；选配USB-GPIB转接模块

对比数据	SDL1000X	泰克 2380-120-60
输出	150 V /30 A /200-300 W	120 V/ 60 A/ 250 W
工作模式	CC/CV/CP/CR	CC/CV/CP/CR
CV模式精确度	±(0.05% + 0.025%FS)	±(0.05% + 0.025%FS)
CC模式精确度	±(0.05% + 0.05%FS)	±(0.05% + 0.1%FS)
CR模式精确度	0.01% +0.0008 s	0.01% +0.0008 s
CP模式精确度	0.1% + 0.1%FS	0.2% + 0.2%FS
回读分辨率	0.1 mV/0.1 mA	0.1 mV/0.1 mA
电流上升速率	0.001 A/μs~2.5 A/μs	0.001 A/μs~2.5 A/μs
最大动态频率	25 kHz	25 kHz
保护功能	过压/过流/功率过载/温度过高/反向电压保护	过压/过流/功率过载/温度过高/反向电压保护
趋势图功能	支持	不支持
测试功能	短路/电池/CR-LED/OCP/CPP	电池/CR-LED/电压上升下降时间/OCP/OPP
电压/电流监控	支持	支持电流监控
补偿功能	支持	不支持
List功能	支持	支持
接口	RS232/USB device/LAN/ USB-GPIB(选配)	GPIB、USB device、RS232
屏幕	3.5 英寸 TFT-LCD	VFD
价格	￥4,080 起	$2,160 起
