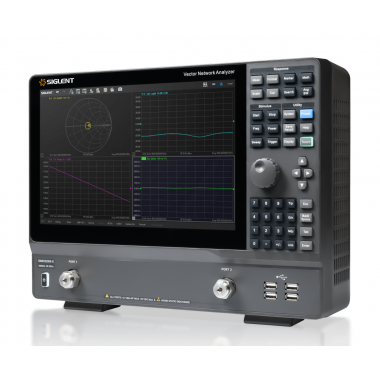

鼎阳 SNA5000X-E系列矢量网络分析仪

价格信息电议

货源所属商家已经过真实性核验
品牌名称
鼎阳
固话：
0755-82305783 / 0755-29194959
手机：
19129530036 / 13267020783
发货：
广东深圳市
过期：
长期有效
好货推荐
VIP会员
鼎阳siglent
  • 第1年 认证 诚信
  • 联系姓名：鼎阳
  • 电话号码：19925147015
  • 所在地区：广东省深圳市龙岗区平湖华南城
  • 经营模式：贸易商
  • 主营产品:测色仪,红外测温仪,光泽度仪,粗糙度仪,涂层测厚仪
  • 进入店铺
产品分类
  • 暂无产品目录
店内热销
品牌：
鼎阳


产品简介

SNA5000X-E 系列频率范围覆盖9 kHz至26.5 GHz，支持2端口S参数测量。配备SOLT、TRL等多种校准方法，确保高精度测量。功能上支持时域分析（TDR）、频谱分析、差分测量、阻抗转换及端口扩展等，适用于滤波器、天线等射频器件的参数测试。支持HDMI输出，并提供LAN、USB接口及SCPI/LabVIEW远程控制协议，兼容自动化测试系统。该系列产品具有高性价比和多功能性等特点，可应用于通信、汽车电子等领域，满足研发、生产及教育场景的多样化需求。

主要特性

  • 频率范围： 9 kHz- 26.5 GHz

  • 输出功率设置范围： -40 dBm ~ 10 dBm

  • 动态范围： 125 dB (typ)

  • 支持 2端口 S参数测量、差分（平衡）测量、时域分析

  • 支持端口阻抗转换、端口扩展、夹具仿真和去嵌入功能

宽频段高动态范围，精准捕捉信号细节

SNA5000X-E支持9 kHz~26.5 GHz连续频率扫描，覆盖从低频校准到毫米波测试的全场景需求。其动态范围可达125 dB（典型值），结合0.05 dB幅度分辨率与1 Hz频率分辨率，能精准捕捉微弱信号，满足高Q值滤波器等精密器件的严苛测试需求


多维度功能集成，应对多元行业挑战

SNA5000X-E矢量网络分析仪通过集成多项实用功能，帮助用户高效应对不同行业的测试挑战

  • 通过端口延伸、去嵌入功能 、阻抗转换与匹配等多项功能系统性解决夹具误差难题

  • 具备时域分析功能（TDA），能对器件的时域特性进行分析，便于分析故障对器件特性的影响


智能化操作，让效率与精度并存

SNA5000X-E系列具备12.1英寸触摸屏，支持多窗口显示，工程师可同时观察多个S参数，数据对比一目了然。同时，SNA5000X-E也支持包括群时延、史密斯图等多种数据显示格式，支持高频测量与滤波器特性一键分析，快速获取插入损耗、带宽等关键指标，还支持公式输入功能，让每一次测试都更便捷


产品参数

测量频率范围
9kHz-3GHz, 9 kHz- 8.5 GHz, 9kHz-6.5GHz, 100kHz-14GHz, 100kHz-20GHz, 100kHz-26.5GHz
端口数
2
频率分辨率
1 Hz
幅度分辨率
0.05dB
中频带宽范围
1 Hz-10 MHz
输出功率设置范围
-40 dBm ~ +10 dBm
动态范围
117dB
校准类型
响应校准，增强响应校准，单端口校准，全二端口校准，TRL校准
测量分析类型
S参数测量，差分(平衡)测量，接收机测量，时域分析、TDR、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能等
通信接口
LAN，USB Device，USB Host（USB-GPIB）
远程控制
SCPI/ Labview/ IVI based on USB-TMC/ VXI-11/ Socket/ Telnet/ WebServer
屏幕尺寸
12.1英寸
视频输出
HDMI
