品牌：: 鼎阳

产品简介

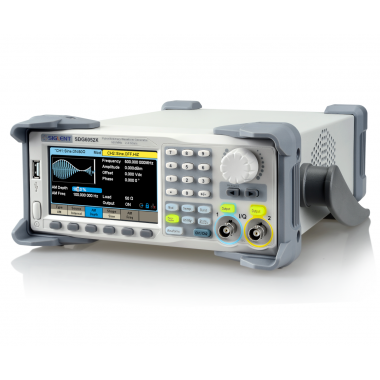

SDG6000X系列提供最高500MHz的频率输出，最大采样速率达2.4GSa/s，支持20Mpts的任意波长度，确保信号精确生成，满足多样化测试需求。SDG6000X具有噪声发生、IQ信号生成、PRBS码型等多种功能，且能逐点输出任意波形，是科研、教育及制造业的理想选择。

主要特性

等性能双通道，最大输出频率500 MHz
2.4 GSa/s采样率，16 bit 垂直分辨率
脉冲信号最大频率150 MHz；上升/下降时间可调，最快可达1 ns
逐点输出任意波，波形长度32pts~20 Mpts
可作为 IQ 信号发生器（选件）
可作为 PRBS 信号发生器
可作为噪声信号发生器

多合一信号发生器

· 连续波形发生器——最高频率可达500 MHz
· 脉冲信号发生器——最快上升/下降时间可达1 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形
· IQ信号发生器——支持基带和中频 IQ 信号
· PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号
· 噪声信号发生器——可输出带宽可调高斯白噪声

创新的 EasyPulse 技术

DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：

· 脉冲频率最高可达150 MHz
· 上升/下降时间分别可设置，最快可达1 ns
· 脉宽精细可调，最小可达3.3 ns
· 占空比低至0.001%
· 低抖动

TrueArb 波形技术

使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：

· 20 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号

矢量信号源

SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。可以作为基带源，或直接产生正交调制后的中频信号。

· 载波频率可达500 MHz
· 符号率最大37.5 MSymb/s
· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型

PRBS信号源

· 可提供PRBS3 ~ PRBS32 多种码型输出
· 可预设多种逻辑电平如：TTL，LVCMOS，LVPECL，LVDS等
· 最高速率可达300 Mbps
· 上升和下降时间可调

产品参数

最高输出频率

350 MHz, 500 MHz

最高采样率

2.4 GSa/s (2X 内插 )

垂直分辨率

16-bit

任意波长度

32pts ~ 20 Mpts

通道数

接口

标准 : USB Host, USB Device, LAN
选件 : GPIB (USB-GPIB 适配器 )

调制功能

AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM

多种信号发生功能

连续波发生器、脉冲波发生器、函数/任意波形发生器、I/Q信号发生器、噪声发生器、PRBS码型发生器

信号频率

方波：1 μHz~120 MHz
脉冲：1 μHz~150 MHz
任意波：1 μHz~50 MHz

其他功能

Sweep 功能和 Burst 功能
谐波输出功能
双通道波形合并功能
通道间耦合、复制和跟踪功能
双脉冲输出功能
序列波播放功能

显示

4.3 英寸触摸显示屏 , 480 x 272 x RGB

比较数据	SDG6000X	Tektronix AFG3000C	Keysight 81150A
正弦波输出	1 μHz - 350/500 MHz	1 μHz - 150/240 MHz	1 μHz - 240 MHz
脉冲波输出	1 μHz - 150 MHz	1 mHz - 100/120 MHz	1 μHz -120 MHz
通道数	2	1/2	1/2
采样率	2.4 GSa/s	2 GSa/s	2 GSa/s
垂直分辨率	16-bit	14-bit	14-bit
上升/下降时间	1 ns	3 ns	2.5 ns
频率分辨率	1 μHz	1 μHz	1 μHz
频率精度	±1 ppm	±1 ppm	±50 ppm
任意波长度	32pts - 20 Mpts	128 kpts	2 - 512 kpts
噪声带宽	350/500 MHz	180 MHz/240 MHz	120 MHz
I/Q功能	支持， 250 - 20 M	不支持	不支持
PRBS发生器	支持，1 μ - 300 Mbps	不支持	1 μ - 120M bps
频率计	7位，100 MHz - 400 MHz	不支持	1 μHz - 330 MHz
接口	USB Host & Device,LAN	USB Host&Device,LAN,GPIB	USB Host&Device,LAN,GPIB
屏幕	4.3英寸触摸屏	5.6英寸	4英寸
价格	￥38,980 起	$2,210 起	$22,309 起

注：以上价格及参数于2019年7月19日在各品牌官网采集，如有出入，以其官网为准。
