品牌：: 鼎阳

产品简介

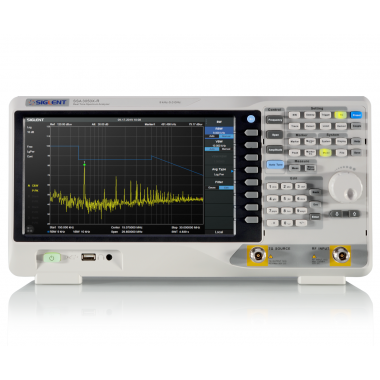

SSA3000X-R系列专为实时频谱分析而设计，频率范围9kHz至7.5GHz，实时分析带宽最高达40MHz（选配），满足多种应用场景需求。其独特的无间隙频谱测量及触发功能，精准捕获被强信号掩盖的小信号，特别适用于复杂电磁环境中的信号调试与分析。丰富的功能选项如高级测量套件、EMI测量套件等，进一步提升测试效率与准确性。

主要特性

频率范围从9 kHz ~ 7.5 GHz
最高实时分析带宽40 MHz
100% POI 最短信号持续时间 7.2 us
频谱图采集量50000 帧
显示平均噪声电平 DANL -165 dBm/Hz （典型值）
相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
标配矢量网络分析VNA功能以及DTF功能

性能优异的实时频谱分析仪

SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器，采用成熟的射频和数字中频处理技术，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际领先水平，是一款性能优异的实时频谱分析仪。

· 频率范围9 kHz 到3.2 GHz/5.0 GHz/7.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，跟踪源，远程控制指令集，EasySpectrum上位机软件
· 选配传输响应，驻波比测量，信号功率测量，EMI预兼容测试

矢量网络分析

频率范围从最低100 kHz到最高7.5 GHz：

· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；

高速稳定的实时频谱采集、分析、显示

SSA3000X-R实时频谱分析仪可设定频率模板触发功能，无缝采集分析被测信号（带宽信号），适用于观测分析小信号和跳频信号。

· 可选实时分析带宽：标配25 MHz，选配40 MHz
· 丰富的显示功能：提供光谱图、概率密度谱和时间功率等多种显示方式
· 可设定的频率模板触发功能
· 丰富的应用领域：无线连接和移动通信测量，宽带信号捕获与分析，通信和微波实验课程，电磁兼容测试，天线和电缆测量等

丰富的测量功能

SSA3000X-R具备多种测量模式，满足不同的测试需求：

· 频谱分析模式：最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平
· 实时频谱模式：支持Density，3D，Spectrogram，PvT等多种显示方式，多维度观察复杂瞬变信号
· 调制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM测量分析
· 反射驻波测量：使用外置电桥实现S11电压驻波比测量，调试天线端口匹配
· EMI预兼容测试：标配对数频率轴和限制线，可选配EMI滤波器和准峰值检波器

产品参数

频率范围

9 kHz ~ 3.2 GHz, 9 kHz ~ 5.0 GHz, 9 kHz ~ 7.5 GHz

最大实时带宽

40 MHz

相位噪声(典型值)

<-98 dBc/Hz

显示平均噪声电平（DANL）

-165 dBm/Hz

矢量网络分析范围

100 kHz ~ 3.2 GHz, 100 kHz~ 5.0 GHz, 100 kHz - 7.5 GHz

分辨率带宽（RBW）

1 Hz ~ 3 MHz

跟踪源

100 kHz~ 3.2 GHz, 100 kHz~ 5.0 GHz, 100 kHz~ 7.5 GHz

实时分析带宽

25 MHz，40 MHz

单边带相位噪声

<-98 dBc/Hz@1 GHz，10 kHz offset，典型值

幅度准确度

< 0.7 dB

实时频谱视图

概率密度谱，瀑布图，3D频谱，时间功率谱

通信接口

LAN， USB Device， USB Host(USB-GPIB)

远程控制能力

SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet

高级测量功能（选配）

CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor

型号调制分析（选配）

AM， FM， ASK， FSK， MSK， PSK， QAM

电磁兼容测试（选配）

EMI Filter and Quasi-Peak Detector， Log Scale and Limit Line

显示

10.1 英寸（1024x600）显示屏，支持鼠标和键盘

比较数据	SSA3000X-R	Keysight N9020B	TEK RSA5000B	R&S FSVR
频率范围	9 kHz – 3.2/5/7.5 GHz	10 Hz – 26.5 GHz	1 Hz – 26.5 GHz	10 Hz - 40 GHz
实时分析带宽	25 MHz; 40 MHz(选配）	80/125/160 MHz 选配	25/40/85/125/165 MHz	40 MHz
100%拦截概率的最短事件持续时间POI	7.2 us	3.57 us	0.434 us	24 us
最大捕获时的SFDR	-60 dBc	-69 dBc	-80 dBc	-80 dBc
最小平均噪声	-165 dBm/Hz	-172 dBm/Hz	-165 dBm/Hz	-165 dBm/Hz
相位噪声@10KHz 典型值	< -98 dBc/Hz	-113 dBc/Hz	-109 dBc/Hz	-106 dBc/Hz
全幅度精度	< 0.7 dB	< 0.23 dB	< 0.3 dB	< 0.4 dB
RBW	1 Hz – 3 MHz	1 Hz - 8 MHz 10 MHz - 70 MHz(选配）	0.1 Hz - 5 MHz 10/20 MHz 选配	1 Hz - 10 MHz 20/28/40 MHz 选配
前置放大器	标配	选配	选配	选配
TG 跟踪源	100 kHz - 3.2/5/7.5 GHz，标配	无	无	无
调制分析	AM/FM;ASK/FSK/MSK/PSK/DPSK/QAM	IQ	支持	IQ
高级测量套件	支持	支持	支持	支持
EMI预兼容测试	支持	支持	支持	支持
反射测试套件	支持	不支持	不支持	不支持
触摸屏	电容触摸屏	电容触摸屏	支持	支持
外部扩展	鼠标、键盘	支持	支持	支持
网页控制	支持	支持	不支持	不支持
接口	USB host/device/LAN/USB-GPIB	USB host/device/LAN/GPIB	USB host/device/LAN/GPIB/VGA	USB host/device/LAN/GPIB/VGA
显示	10.1英寸TFT-LCD,1024*600	10.6 inch 1280*768	10.4 i	8.4 inch 800*600
