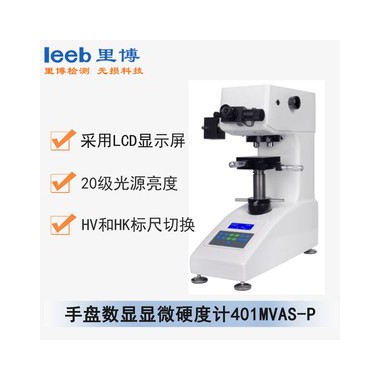

手盘数显显微硬度计 401MVAS-P

采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)，操作简便，高清光学测量系统和光学双通道结构；光源亮度可以20级调节，硬度换算功能，对角线长度D1和D2值编码器输入，减少人为读数误差，测量结果可打印机输出，定位准确。一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。

【产品概述】

采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)，操作简便，高清光学测量系统和光学双通道结构；光源亮度可以20级调节，硬度换算功能，对角线长度D1和D2值编码器输入，减少人为读数误差，测量结果可打印机输出，定位准确。一体化铸铝机身，不变形不移位，砝码加载结构，性能稳定，测量精度高，重复性好。

【主要功能】

● 采用LCD显示屏，可切换硬度标尺维氏(HV)与努氏(HK)；

● 操作简便；

● 高清光学测量系统和光学双通道结构，光源亮度可以20级调节；

● 硬度换算功能；

● 角线长度D1和D2值编码器输入，减少人为读数误差；

● 测量结果可打印机输出；

● 定位准确。

【应用范围】

适合于测试金属结构、金属学和金相学研究、包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层表面覆层、淬火硬化层、氮化层、钢、有色金属、陶瓷、合金、热处理、碳化、厚度可薄至3μm的特微小和较很薄形零件、进行硬化层深度测量等。

【维氏试验原理】

维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。（详见图1.1）。

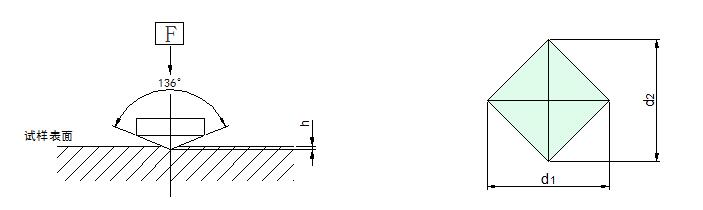

图1.1维氏试验原理

维氏硬度计算公式:   公式( 1-1)

式中：

HV—维氏硬度

F --N

d--压痕两条对角线(d1,d2)长度的平均值，mm

HV压痕深度h和对角线d的关系: h=d/7      公式 (1-2)

注意当试验力为kgf时：(公式1-3)

【技术参数】

附表一

【硬度计主机外形】

硬度计主机外形

面板功能介绍

标尺机型操作面板

打印机

硬度计机身上配有一台热敏打印机。

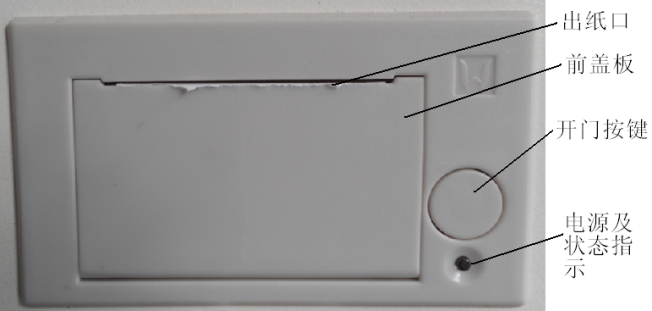

打印机外形结构

当硬度计的电源打开时，电源指示灯将被点亮；缺纸指示灯点闪烁时，打印纸已用完，请予更换。

更换打印纸：

打印纸规格热敏纸卷，纸宽 57.5±0.5  mm

内装纸卷，外径小于 φ35 mm，

纸厚 0.065 mm，纸质 53-64 g/m2

【硬度计符合标准】

GB/T4340.1-1999 GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验方法

GB/T4340.2-1999 GB/T 4340.2-1999 金属维氏硬度试验 第2部分：硬度计的检验

ISO 6507-2:2018《金属材料 维氏硬度试验 第2部分：硬度计的检验与校准》国际标准

ASTM E384-17 材料的努氏和维氏硬度标准试验方法

JJG151 - 金属维氏硬度计检定规程

【标准配置】
