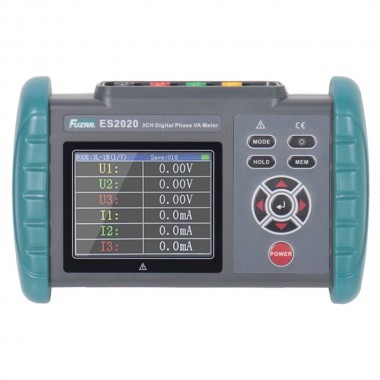

征能电子 ES2020三相数字相位伏安表

 电    源

DC3.7V 大容量锂充电电池

 功    耗

开启背光灯最大耗电250mA，电池连续工作5小时以上

 显示模式

LCD显示，71×52mm

 仪表尺寸

长宽厚：187*191*51mm

钳口尺寸

Φ8mm

电压量程

AC 0.00V～600V

电流量程

AC 0.0mA～20.0A

相位量程

0.0°～360.0°

频率量程

45.00Hz～65.00Hz

有功功率量程

-12kW～12kW

无功功率量程

-12kVAR～12kVAR

视在功率量程

0.0～12kVA

功率因数量程

-1～+1

电流矢量和

0mA～60.0A

分辨率

电压：AC 0.01V

电流：AC 0.1mA

相位：0.1°

频率：0.01Hz

有功功率：0.1W

无功功率：0.1VAR

视在功率：0.1VA

功率因数：0.001

电流矢量和：1mA

相   序

正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁

反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁

检测速率

约2秒/次

数据保持

测试中按HOLD键保持数据，“HOLD”符号显示

数据存储

500组

USB接口

USB接口，所存数据上传电脑，便于分析管理数据

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

背光功能

适合昏暗场所及夜间使用

电压检测

当电池电压低于3.0V时，电池电压低符号显示，提醒及时充电

仪表质量

主机：450g(带电池)

尖小形电流钳：170g×3

测试线：250g

测试线长度

1.5m

电流钳线长

2m

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

输入阻抗

测试电压输入阻抗为：2MΩ

耐    压

仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟

绝    缘

仪表线路与外壳之间≥100MΩ

结    构

双重绝缘

适合安规

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

电流钳CT数量

2

2

3

3

电压量程

0.00V~600V

0.00V~600V

0.00V~600V

0.00V~600V

电流量程

0.0mA~20.0A

0.0mA~20.0A

0.0mA~20.0A

0.0mA~1000A

相位量程

0.0°~360.0°

0.0°~360.0°

0.0°~360.0°

0.0°~360.0°

频率测试功能

●

●

●

●

相序指示功能

○

○

●

●

矢量图

○

●

●

●

有功功率测试

○

0.0W~12.0kW

0.0W~12.0kW

0.0W~600kW

无功功率测试

○

0.0VAR~12.0kVAR

0.0VAR~12.0kVAR

0.0VAR~600kVAR

视在功率测试

○

0.0VA~12.0kVA

0.0VA~12.0kVA

0.0VA~600kVA

功率因数

○

-1.000~1.000

-1.000~1.000

-1.000~1.000

数据存储

○

500组

500组

400组

全自动换档

○

●

●

●

USB数据上传

○

●

●

●

充电功能

●

●

●

●

电池电压低指示

●

●

●

●

自动关机

●

●

●

●

背　　光

●

●

●

●

仪表箱

1个

电流钳

3把

测试线

4条（黄、绿、红、黑各1条）

充电器+USB线

1套

说明书、保用证

1份

光盘

1个
