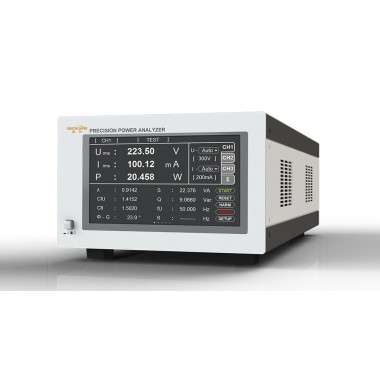

信创XINCHUANG PA330E三相功率分析仪

1P2W 单相两线

1P2W

1P2W

1P2W

1P3W 单相三线

1P3W

3P3W 三相三线

3P3W

3V3A 三相三线

3V3A

3P4W 三相四相

3P4W

测量通道

3

接线方式

1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W(三相4线)

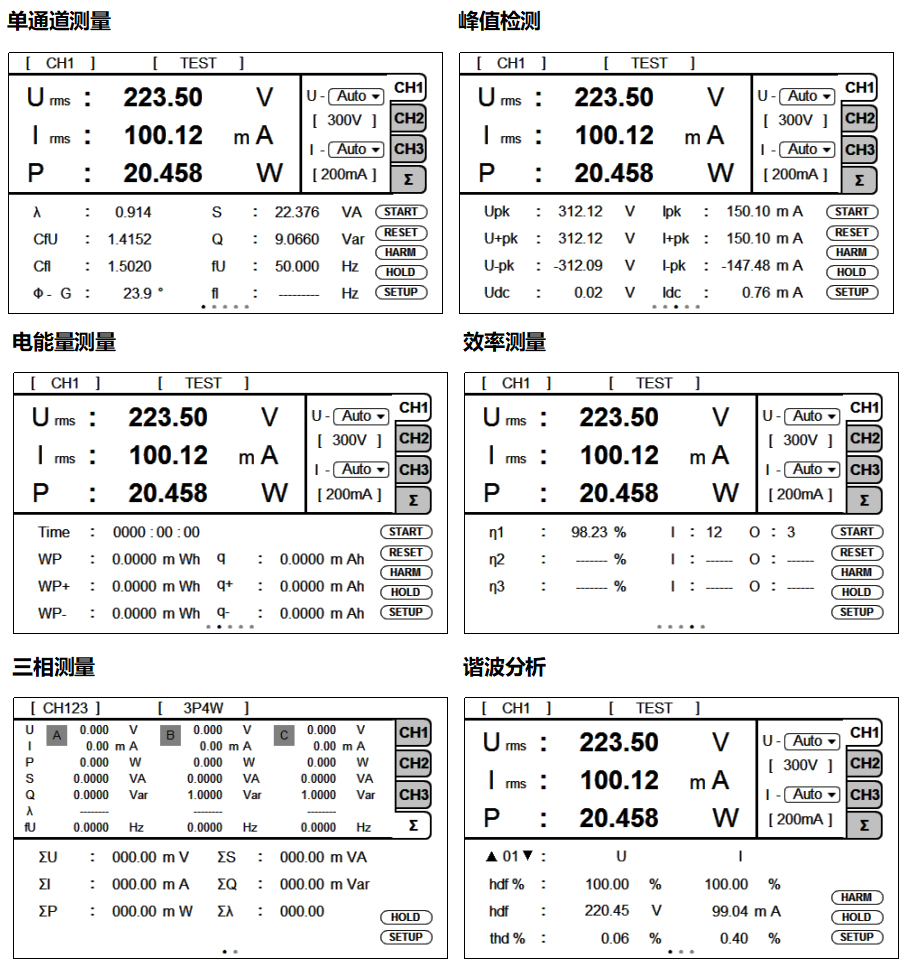

测量参数

电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、50次谐波分析HDF、电压和电流失真度THD、峰值电压Upk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI、直流电压Udc、直流电流Idc、整流平均值Umn/Imn/Urmn/Irmn、三相参数Σ

输入阻抗

电压：约2MΩ

电流直接输入：约2.5mΩ (50A规格)    电流传感器输入：约100kΩ

AD采样速率

约100kS/s

满量程峰值因数

3

*例外情形见下述

电压额定量程

（直接输入）

15/30/60/100/150/300/600/1000*[V]

*1000V满量程峰值因数为1.5

电流额定量程

（直接输入）

50A电流规格：500m/1/2/5/10/20/40/50*[A]

选配：

20A电流规格：100m/200m/500m/1/2/5/10/20*[A]

10A电流规格：50m/100m/200m/500m/1/2/5/10*[A]

5A电流规格：20m/50m/100m/200m/500m/1/2/5*[A]

2A电流规格：10m/20m/50m/100m/200m/500m/1/2*[A]

1A电流规格：5m/10m/20m/50m/100m/200m/500m/1*[A]

*以上规格的最大量程满量程峰值因数为1.5

电流额定量程

（传感器输入）

50m/100m/200m/500m/1/2/5/10[V]

电压/电流精度范围

(1%～110%)*×量程

*电压1000V量程、电流50A量程精度范围为(1%～100%)×量程

功率因数精度范围

±(0.001 ～ 1.000)

电压测量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)

±(0.1%×显示值+0.2%×量程)

±(0.1%×显示值+0.1%×量程)

±(0.1%×显示值+0.2%×量程)

±({0.1+0.05×(f-1)}%×显示值+0.2%×量程)

±({0.5+0.04×(f-10)}%×显示值+0.3%×量程)

电流测量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)

±(0.1%×显示值+0.2%×量程)

±(0.1%×显示值+0.1%×量程)

±(0.1%×显示值+0.2%×量程)

±((0.1×f)%显示值+0.2%×量程)

±({1+0.08×(f-10)}%×显示值+0.3%×量程)

有功功率测量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤50kHz

50kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)

±(0.3%×显示值+0.2%×量程)

±(0.1%×显示值+0.1%×量程)

±(0.2%×显示值+0.2%×量程)

±({0.2+0.1×(f-1)}%×显示值+0.2%×量程)

±({0.2+0.1×(f-1)}%×显示值+0.3%×量程)

±({5.1+0.18×(f-50)}%×显示值+0.3%×量程)

有功功率测量范围

50A电流规格：11mW~11kW@220V，PF=0.01~1

选配：

20A电流规格：2.2mW~4.4kW@220V，PF=0.01~1

10A电流规格：1.1mW~2.2kW@220V，PF=0.01~1

5A电流规格：0.4mW~1.1kW@220V，PF=0.01~1

2A电流规格：0.2mW~440W@220V，PF=0.01~1

1A电流规格：0.1mW~220W@220V，PF=0.01~1

低功率因数

功率精度范围

视在功率测量精度，±(0.2%×显示值)@PF=0

有功功率测量精度在上述基础上，加读数的0.05%@PF=0.001~0.1

有功功率最高分辨力

0.1mW

频率测量范围

DC，0.5Hz ～ 100kHz

频率测量精度

±0.1%×显示值

谐波测量

10Hz ～ 600Hz，1～50次谐波含量，总失真度

电能测量范围

0～999999MWh (分辨率：1mWh/0.01mAh)

电能测量精度

±0.2%×显示值

扩展不确定度

电压、电流、功率、频率、电能量≤0.20%

滤波器功能

500Hz、5.5kHz电压线路、电流线路和频率滤波

变比范围

电压 1 ～ 50000，电流 0.1 ~ 5000.0，BNC 0.01~999.99mV/A

数据更新周期

100m / 250m / 500m / 5[s]

报警功能

电压、电流、功率、功率因数； 上限、下限、门限设定

控制接口

标配：RS-232、开关量接口； 选配：RS-485

显示器

7英寸宽屏 彩色液晶 触屏

外形尺寸

213(W，不含耳朵) x 132.5(H，不含底脚) x 483.5(D，不含接线端子) mm

底脚高度

14.5 mm

接线端子深度

32.5 mm（电流接线柱）

整机重量

约 7 kg
