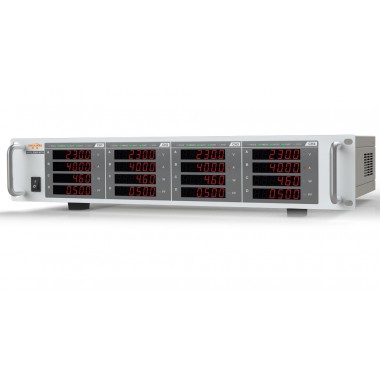

信创XINCHUANG 8724D多通道功率计

测量通道

四通道

测量参数

直接显示：电压U、电流I、有功功率P、功率因数PF（选配频率f）

通信读取：无功功率Q、视在功率S、相位角Φ、频率f、电能量Wh、电能量计时Time

接线使用

电压/电流端子间配有不可拆除的共地短路片，仅支持内接法使用

输入阻抗

电压：约2MΩ

电流：约4mΩ（20A量程），约80mΩ（1A量程）

满量程峰值因数

1.6

电压额定量程

600V

电压精度范围

1V~600V

电流额定量程

1A/20A（交直流）

选配100mA/5A量程

电流精度范围

1mA~1A/20A

电压/电流精度*

±(0.1%×显示值+0.1%×量程)

有功功率测量范围

2.2mW（PF=0.01）~4.4kW（PF=1）@220V

有功功率精度*

±(0.1%×显示值+0.1%×量程)

功率因数精度范围

±(0.01～1)

频率测量范围

DC，45Hz≤f≤1kHz

频率测量精度

±(0.1%×显示值) （电压幅值应大于量程的10%）

有功功率分辨力

0.01W

功率因数分辨力

0.001

电能量范围

0～99999MWh

电能量精度

±(0.2%×测量值)

扩展不确定度

电压/电流/功率/电能量不确定度均≤0.30%

电能计时

999时59分59秒

电能计时精度

±(0.05%×计时值)

电压/电流变比

0.1～1000.0

数据更新周期

0.25，0.5，1[s]

报警功能

5组，电压、电流、功率上/下限、门限设定

通信接口

RS-232（选配RS-485）

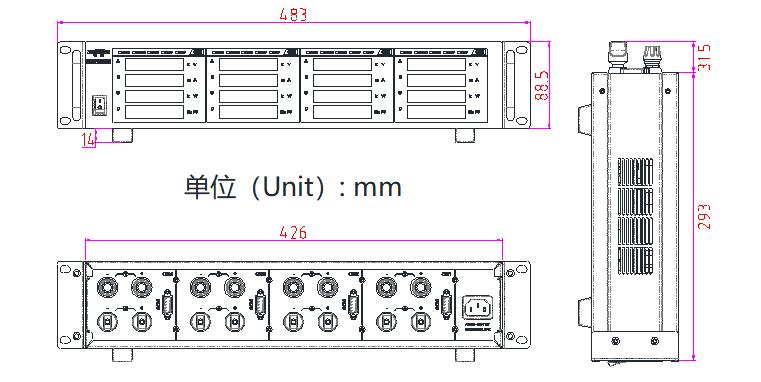

外形尺寸

426mm（W）×88.5mm（H）×325mm（D，含接线端子）

底脚高度

约14mm

整机重量

约8kg

整机功耗

约200VA
