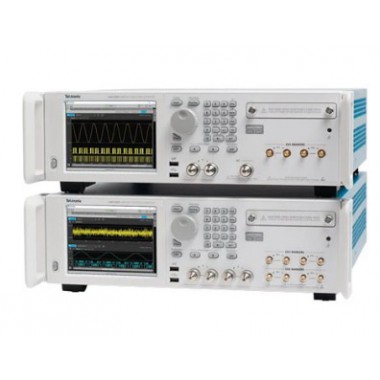

AWG70000B 任意波形发生器

厂商名称：泰克/TEKTRONIX

产品型号：AWG70002B/AWG70001B

AWG70000B 系列任意波形发生器 (AWG) 在采样率、信号保真度和波形内存方面代表着尖端水平，特别适合复杂器件、系统和实验的设计、测试和操作。由于高达 50 GS/s 采样率和 10 位垂直分辨率，它提供了优秀的信号激励解决方案，可以简便地生成理想信号、失真信号和“真实生活”信号。

主要性能指标

• 采样率高达 50 GS/s

• -80 dBc 无杂散动态范围

• 10 位垂直分辨率

• 高达 32 G 样点的波形内存

主要功能

• 在一个产品中提供完整的宽带 RF 信号发生解决方案

• 直接生成载波高达 20 GHz 的宽带信号，而不需要外部 RF 转换

• 仿真真实环境模拟信号在高速数字数据流上的影响

• 建立速率高达 12.5 GB/s 的信号损伤模型

• 生成高精度 RF 信号

• 无杂散动态范围性能优于 -80 dBc

• 为光传输创建高速基带信号，垂直分辨率可以处理高阶复杂调制

• 10 位垂直分辨率，50 GS/s 采样率

• 创建长波形场景，而不需构建复杂的序列

• 高达 32 G 样点波形内存，在 50 GS/s 下播放 640 ms 的数据

• 多机同步（手动或使用 AWG 同步集线器），实现多通道高速 AWG 系统

• 全面运行，无需外部 PC

• 内置显示器和按钮可以直接从 AWG 前面板迅速选择、编辑和播放波形

• 通过播放捕获的信号，仿真真实世界环境

• 可以在AWG 上播放、编辑或重新采样示波器或实时频谱分析仪捕获的波形

• 从仿真平滑迁移到真实世界测试环境

• 从第三方工具导入波形矢量，如 MATLAB

• 排序器及 Streaming ID

• 通过网络接口连接直接控制排序器

应用

• 通信和国防电子宽带 RF/MW

• 输出高达 20 GHz 的宽带 RF 信号

• 高速硅和通信设备验证和一致性测试

• 使用各种信号损伤简便地对接收机进行压力测试

• 相干光研究

• 使用高阶复杂调制，生成高波特率基带信号

• 尖端电子、物理和化学研究

• 高速度低抖动信号源生成唯一指定的模拟信号、快速脉冲、数据流和时钟
