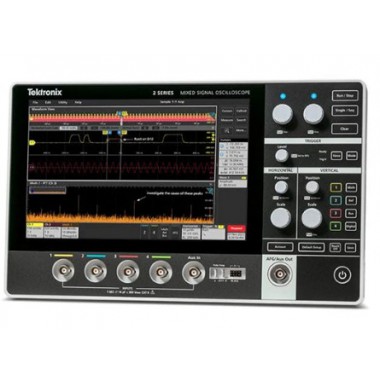

2 系列 MSO 混合信号示波器

厂商名称：泰克/TEKTRONIX

产品型号：MSO22/MSO24

主要性能指标

模拟输入通道

2 路或 4 路输入

带宽

70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz

采样率

• 2.5 GS/s 半通道

• 1.25 GS/s 全通道

记录长度

每个通道 10 M 个点

垂直分辨率

• 8 位 ADC

• 高分辨率模式下高达 16 位

标准触发类型

边沿、脉宽、欠幅、超时、逻辑、建立和保持、上升/下降时间和并行总线

标准分析

• 光标：波形，竖线、横线和横竖线

• 测量: 36

• 图：XY，限值模板

• 数学：基本波形代数、FFT 和高级公式编辑器

• 搜索: 搜索任何触发标准

串行触发、解码和分析（可选）

I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT

数字输入通道（可选，今后推出）

16 位输入

任意函数发生器（可选）

• 50 MHz 波形生成

• 波形类型：任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

数字波型发生器（可选，今后推出）

• 4 位

• 用户定义、手动和切换

数字电压表（可选，今后推出）

• 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

• 5 位频率计数器

触发频率计数器（可选，今后推出）

8 位

显示

• 10.1 英寸 TFT 彩色

• WXGA (1280 x 800) 分辨率

• 容性（多触点）触摸屏

连接性

• USB 2.0 主控端口

• USB 2.0 设备（2 个端口）

• LAN（10/100 Mb/s Base-T 以太网）

电池组（可选）

• 电池组，带 2 个电池槽，具有热插拔功能

• 正常使用时间为 8 小时（两节电池）

远程控制

借助网络连接和远程虚拟网络计算 (VNC)，可远程查看和控制示波器。

VESA 安装

100 mm x 100 mm VESA 接口

安全性

Kensington 防盗锁

标配探头

每条通道一个 TPP0200 200 MHz 10x 电压探头

协作工具（可选）

• TekDrive：通过 TekDrive 云保存和调用波形、设置和截屏。与团队中的其他成员共享数据。

• TekScope：执行基本的仪器控制并将波形数据传输到 PC。离线分析，比如对保存的数据进行协议解码、自动测量等。
