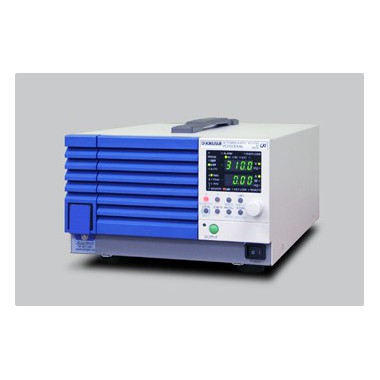

菊水kikusui PCR-MA 系列小型交流电源

小型交流电源

产品概要

特长

输出模式的切换

在AC模式，DC模式的基础上，使用AC＋DC模式*¹选购件模拟控制接口板EX08-PCR-MA，可实现EXT-AC模式，EXT-DC模式的外部模拟信号输出控制。

AC模式

输出电压可变范围为0V～155V / 0V～310V（2个量程），频率可变范围为40Hz～500Hz，可进行大范围的设定，对应各个国家的标称电压（单相）。还可用于机载，船载及执行器等的电源试验。

DC模式

输出电压可变范围为 ±0V～219V / ±0V～438V

AC＋DC模式

输出电压可变范围为 ±0V～219V / ±0V～438V

使用事例

用于高次谐波电流测试的交流电源

可与菊水的高次谐波／闪变分析仪KHA1000组合使用，可以进行符合IEC61000-3-2标准的电源高次谐波测试。

用于接触检查器的交流电源

可与接触检查器组合使用，从而检测流过电容的电流值，判断是否连接电容器。

用于简易电源变动试验的直流电源

可与菊水的智能双极电源，高压电子负载装置组合使用，可以进行用于直流高压型车载电器的简易电源变动试验。
