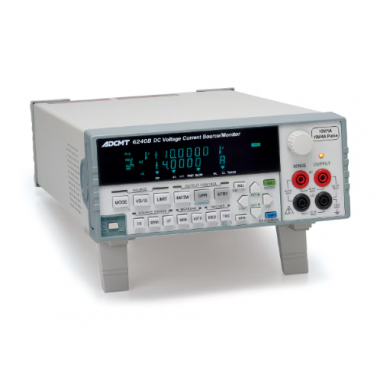

ADCMT 6240B 直流电压/电流源/监视器

通过指定发生和测量功能，可以选择电压发生/电流发生、电压测量/电流测量/电阻测量。

电压/电流发生模式有4种：DC、脉冲、DC扫描和脉冲扫描，此外扫描模式还有4种类型：固定、线性、 。最小脉冲宽度为50 μs，最小周期为2 ms，无测量时为500 μs。
随机（用户编程任意生成）、双斜率线性（步长在途中的线性扫描）

6240B 可以从 STBY（输出继电器 OFF）、HiZ（输出继电器 ON，高阻态）和 LoZ（输出继电器 ON，低阻态）这三种状态中选择输出 OFF 状态。这可以省略不必要的继电器 ON/OFF 操作。
通过此功能，可以改善以往因继电器动作时间导致的吞吐量下降问题，并大幅延长继电器寿命，从而提高产品可靠性。
此外，还可以设置悬停电压（HiZ、LoZ 状态下的电压），从而防止连接电池等电压输出设备时产生的瞬态电流吸入。

显示了 6240B 的响应波形和输出噪声的典型值。 0 至 10 V 的响应上升时间约为 30 μs（0 至 90%），输出噪声在 DC 至 20 MHz 范围内约为 2.4 mVp-p。

6240B采用脉冲电流施加方式测量低电阻，因此在极小程度的被测物发热误差下即可获得更精确的测量值。

当测量电缆与被测对象之间存在温差时，会产生热电动势（电压：Vd）。在毫欧姆级以下的低电阻测量中，这种热电动势是导致测量误差的主要因素。这种由热电动势引起的误差可以通过反转测量电流的极性来消除。过去，虽然可以通过电脑上的样品软件来消除热电动势并进行测量，但在6240B中，无需电脑即可进行测量。这不仅能够进行符合JIS标准的连接器低电阻测试，还能对导电塑料进行低电阻测量。此外，还可以消除线束等金属接触面产生的热电动势，从而高精度地测量接触电阻。

在测试导通时会发热的器件的I-V特性时，为了避免器件自身发热的影响，施加脉冲电流的方法非常有效。通过电流脉冲扫描功能以及与脉冲同步的电压测量，即使在大电流下也能准确地测试VF（正向电压）特性，并排除自身发热的影响。

• 脉冲扫描功能

• 电流设置范围：0 mA～±4 A

• 电压测量分辨率：10 μV

• 最小脉冲宽度：50 μs
  最小周期：2 ms的脉冲测量

6240B是双极性输出，支持±源极和±汇极操作。因此，它能够实现普通电子负载无法实现的0 V汇极，此外，通过脉冲发生功能，还可以将其用作评估各种便携式设备中使用的电池和电源设备的脉冲负载。

• 最小脉冲宽度 50 μs、分辨率 1 μs，可应对各种手机的脉冲。

• 通过高低电压限流器，充电和放电均可实现CV→CC模式操作。电压限流器的高低限值均可设置为正值（或负值），例如，将高限值设置为+1.8 V，低限值设置为+1.2 V，则在充电时可实现+1.8 V的恒压充电，在放电时可实现+1.2 V的放电结束（恒压状态）。

• 通过设置悬浮电压（Vsus），可避免输出开启时发生不必要的放电。在普通电源的情况下，输出关闭时为0 V或开路状态，而输出开启时必然会产生0 V的低阻抗状态。此时电池会发生瞬间的无用放电。例如，将6240B的悬浮电压设置为+1.2 V，即使在输出开启时产生瞬间的低阻抗状态，由于输出端子与电池处于相同的+1.2 V，因此可以避免不必要的放电。该功能在作为J-FET或GaAsFET的栅极电压使用时，也是一种有效避免FET在输出开启时瞬间导通的方法。
