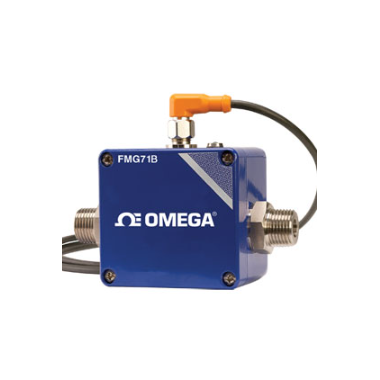

OMEGA FMG70B 低流量电磁流量计

• 无移动部件

• 无流动障碍

• 免维护

• 响应时间短(< 500 ms)

• 直管要求最低

产品描述

OMEGA的FMG70B系列是个外形紧凑、低成本的感应式电磁流量传感器系列产品。这种新产品系列使过去被认为不可能在过程控制领域引入的一种独特且极其可靠的测量技术得以应用。

液体的温度、密度、粘度、浓度或电导率（电导率最低为50 µs/cm）等变化并不会影响到输出信号。

FMG70B系列可以在带有移动部件的流量传感器（如：叶轮式传感器）因介质中存在污染物／颗粒而无法使用的地方应用。这种传感器主要应用于流速的连续测量，或者用于最低电导率为50 S/cm的导电液体计量／分批。输出信号频率（或电流）与流量成正比。可选两种输出信号，频率或模拟信号（-A型）。

规格：
材质
电极和工艺连接： 不锈钢316 TI
测量管： PEEK-GF30
垫圈： EPDM
外壳： 铸铝
精度： ±1.5%-±0.3%的读数范围
重复性： 1%
最低电导率： 50 µs/cm
最高液体温度： 90°C (194°F)
环境温度： 5 to 70°C (41 to 158°F)
最大压力： 16 bar (232 psi)
流量指示： 绿色LED，其闪烁频率与流量成正比
频率： NPN方波信号、2 kΩ内部上拉电阻、50:50占空比
最大信号电流： 20 mA, 受限电流
响应时间： <500 mS
电气连接： 1个M12插头式连接器
工作电源： 24 Vdc ±10%
电流消耗： 最大150 mA
电气保护： 短路保护（最大30V）和极性保护（最大-30V）
保护等级： NEMA 4X (IP65)
流量范围：
    FMG71B: 0.5 to 30 LPM (0.13 to 7.93 GPM)
    FMG72B: 1 to 60 LPM (0.26 to 15.85 GPM)
    FMG73B: 5 to 250 LPM (1.32 to 66 GPM)
模拟输出信号（-A"型号）4 ~ 20 mA（0到满量程）:
    电流限制: 约26 mA。
    最大负载： 250 Ω 到接地
