日本图技WR300 系列数据记录仪

品牌：日本图技GRAPHTE

型号：WR300

产品描述：日本图技WR300 系列数据记录仪热敏纸打印多通道记录仪可以测量电压电流、温度、应力应变、热电偶热电阻、频率、转速等信号。

高速取样长时间収录记录仪 WR系列

汽车/铁路/航空/宇宙等运行/飞行实验、钢铁等生产中的探伤测定、医疗/制药中的生体测定等波形记录市场，对高速、长时间的数据収录及波形记录需求尤为强烈。
在WR300系列中，共配备2大机种：搭载波形记录与40GB HDD、可进行长时间数据収录的「WR310」，及重视波形记录的「WR300」。
输入放大器也可将电压、电压/温度、应力、频率以插件方式，根据需求进行组合。

性能概要

可高速、长时间地对数据进行记录/收录

存储器每个频道均搭载1M word，存储媒体则装备40GB(2GB/文件)硬盘
(*1)例如，在5ms取样/8ch条件下，可进行连续1周时间的测定，数据文件约可收纳20个。
(*2)这样，便可将本产品广泛用于R&D与生产领域、质量管理用途。
(*1) 配备硬盘的机种为WR310-8/WR310-16 。
(*2) 搭载硬盘的机种可供使用。测定数据收录时间(8ch测定时)

収录装置取样速度1μs10μs100μs1ms5ms10ms100ms1s１MW/ch存储器1s10s1.6min16.6min1.4ｈ2.8ｈ28ｈ11日硬盘(*3)2.08min20.8min3.4ｈ1.4日7.2日14日144日1446日PC卡（256MB）(*4)－－－-22ｈ1.8日18.5日185日

(*3) 1文件：2GB
(*4) 可使用市面出售的微型闪存。关于对应卡的详细内容，请向本公司营业所垂询。

支持多功能输入

为对应多样化测量，特别提供插件型测定用放大器。配备电压、电压/温度、应力、频率等4种类型的放大器。(选项产品) 此外，主机中标准装配有逻辑放大器。因插件放大器均为绝缘型，可进行多通道、放心测定。

4种类型插件型放大器

支持长时间记录最适合的长尺寸折纸

波形记录以200mm(*5)的宽幅进行记录，记录纸可使用卷纸和折纸40m、长尺寸折纸100m。记录纸装入采用单键式，大幅提高使用效率。此外，记录纸输出部分配备便签台，便于以钢笔等进行记录。

●各类用途所对应的记录纸卷纸40m(标准)折纸40m（选购产品）长尺寸折纸100m（选购项产品）

●便签台

(*5) WR300-4的记录宽度为100mm。且无法使用长尺寸折纸。
记录纸进纸速度最高可达100mm/s
对于实时波形记录，为使突发现象也能毫无遗漏地记录于记录纸中，将记录纸进纸速度调为最高100mm/s。同时，因操作时只需按下记录纸进纸按钮便可立即达到100mm/s的速度，可将其用于跌落试验等捕捉瞬间情形的各类测定。虽然存储器式录音机在收录数据后需将其打印至记录纸中，但可直接进行高速记录，在测定过程中亦可随意查看第一手的测定结果。

优先考虑使用便利性的出色可操作性

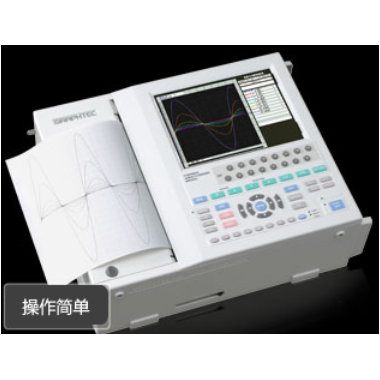

在前端配置全彩色大按键，任何使用者均可依靠感官直观操作模拟录音机。此外，配备便于查看的8.4英寸彩色监控器后，可对进行宽幅波形显示与设定显示。画面操作也可通过十字光标键进行简单操作。

装备有IRIG信号接口

为正确把握测定时间，产品配备IRIG信号用输入接口。
(*6)支持IRIG规格的IRIG-B与IRIG-E。
(*7) 配备IRIG信号输入接口的机种为WR310-8／WR310-16。

日本图技WR300 系列数据记录仪技术参数：

		WR310-8	WR310-16	WR300-4	WR300-8	WR300-16
虚拟输入		8ch(4插槽)	16ch(8插槽)	4ch(2插槽)	8ch(4插槽)	16ch(8插槽)
逻辑输入		8ch	16ch	4ch	8ch	16ch
显示画面		8.4英寸彩色TFT LCD
显示内容		各种设定画面、各模式测量值
热敏式打印机		20mm幅8点/mm		100mm幅8点/mm	200mm幅8点/mm
显示模式		记录模式、FFT模式
记录模式	显示格式	显示形式：Y-T（横向滚动、固定）、XY（仅在收录数据时有效）
	显示区域数	指定区域、定形格式
	数字显示	在画面右侧最多显示8ch的数字测量值
	记录内容	波形输出、或者画面拷贝
	记录纸输送速度	1、2、2.5、5、10、20、25、50、100mm/s 1、2、2.5、5、10、20、25、50、100mm/min、mm/h
	记录精度	Y：±0.3%±1点、T：±2%±0.5mm
	批注记录	系统批注：（Syetem、User、Syetem&User、OFF）通道批注：（Amp、User、Amp&User、Value、OFF）
	重现搜录数据	显示波形：滚动、放大缩小波形、光标功能、演算功能、数据检索功能
FFT 模式	解析功能	自我函数：线性谱、功率谱、功率谱密度、R.M.S谱相关函数：交叉谱、传输函数、相关谱函数
	解析周波数	400KHz~0.08Hz
	解析通道数	4ch
	窗口函数	汉宁视窗、距行视窗
	样本点数	1000点、2000点
	平均处理	加法平均、指数平均、峰值
	显示形式	1分割、2分割、4分割、奈奎斯特图
	记录内容	画面拷贝
PC I/F		USB(1.1)以太网（10 BSE T/100 . BASW . TX）
内置记忆装置		1M字/ch 记忆体,PCMCIA 插槽（Type2）
		40GB HDD	40GB HDD
其它		IRIG-B/E	IRIG-B/E
使用环境		0~40℃、30~80%R.H.(使用HDD、打印机是为5~35℃)
额定电源		AC100V~240V
消耗电力		约120AV	约140AV	约100AV	约120AV	约140AV
外观尺寸（约）		380(W)x296(D)x125(H)mm(不含橡胶座、突起部分)
质量（约）		6.1kg	6.8kg	5.6kg	6.1kg	6.8kg
