品牌：: 鼎阳

产品简介

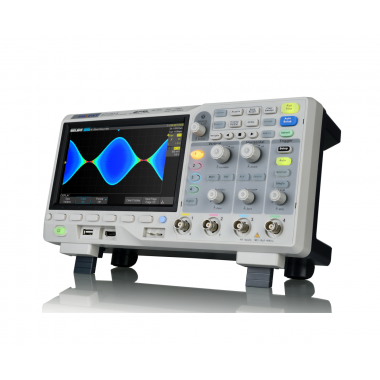

SDS1000X-E系列是鼎阳针对经济型市场推出的优质产品。提供70 MHz至200 MHz的带宽，1 GSa/s的采样率和丰富的触发选项，确保测试结果的准确性和可靠性。是初学者和预算有限用户的理想选择。

主要特性

2/4通道，1 GSa/s采样率
70 M/100 M/200 MHz带宽
1 M点 FFT 分析
14 M全采样点测量运算
标配IIC/SPI/UART/CAN/LIN串行触发和解码
选配MSO，16路数字通道

深存储，快刷新

采用鼎阳独创的SPO技术，数字触发系统，触发灵敏度高，抖动小
256 级辉度和色温显示，更清晰
波形刷新率400,000 wfm/s，轻松捕获异常波形
14 Mpts存储深度，深入查看波形细节

数据分析处理的一次变革

14 M全采样点测量，测量精度和采样精度完全相同，不失真
14 M全采样点运算，增配协处理器完成，速度更快
1 M点FFT运算，支持Peaks, Markers, FFT点数可选
支持Zoom、Gating、Math测量和统计功能
支持38种自动测量功能
硬件加速运算，用户体验更畅快

电源环路响应分析 / 波特图（仅4通道系列支持）

在电源设计中稳定性是一项非常重要的指标。一般来说稳定性测量需要用到专门的频率响应分析仪，但因为其高昂的价格往往让人望而却步，因此鼎阳科技提供了一套经济型的解决方案：鼎阳SDS1000X-E示波器和信号源配合标配的免费Bode Plot Ⅱ软件，实现电源环路测量。

全新开发的波特图测量核心，更高的测量灵敏度和精度
可变激励扫描模式，对应电源控制环路测试盒其他复杂测试场景
人性化的UI设计，参数设置更友好
列表和游标测量，分析结果更直观

标配串行解码

市面上的大多数示波器本身不标配串行CAN、LIN、I2C、SPI、RS-232/UART 总线触发和解码功能，需要额外购买选件开通此项功能。而SDS1000X-E这款产品应广大工程师需求而生，此项功能作为标配，免费开放。

波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。

强大的调试分析能力

事件搜索和导航，快速定位感兴趣的事件
MSO逻辑分析仪集成，混合信号分析利器
历史模式和顺序模式结合，异常信号无所遁形
基于硬件的Pass/Fail模式，适用于长期监测信号

通过Web网页进行远程控制

内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制、观察波形、获取测量结果，可满足高压、高温等特殊环境的应用需求。内嵌的虚拟控制面板和示波器面板完全相同，使用起来更加简单方便。SDS1000X-E 支持PC 和手机两种风格的网页布局，在手机上也能轻松完成控制和观察。

产品参数

模拟带宽

70 MHz, 100 MHz, 200 MHz

通道数

2+EXT, 4

最高实时采样率

1 GSa/s

垂直分辨率

8-bit

最大存储深度

14 Mpts

屏幕尺寸

7 英寸TFT-LCD 显示屏，分辨率800*480

最高波形捕获率

400,000 wfm/s

触发类型

边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、
超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）

信号发生器

最高输出频率 25 MHz。仅SDS1000X-E系列4通道型号支持搭配外置信号源（SAG1021I）使用

解码类型（标配）

IIC, SPI, UART/RS232, CAN, LIN

数字通道

16路数字通道。仅SDS1000X-E系列4通道型号支持搭配16路逻辑分析仪探头SLA1016使用，可实现16路数字通道采集功能

波特图（4通道系列支持）

最小起始频率 10 Hz，最小扫宽 500 Hz，最大扫宽 120 MHz（且受限于当前机型带宽和信号源带宽），最大扫描 500 个频点

接口

USB Host、USB Device、Sbus（4 通道系列支持，Siglent 逻辑分析仪接口）、LAN、Pass/Fail、Trigger Out

标配探头

4 套 /2 套无源探头 PB470
4 套 /2 套无源探头 PP510
4 套 /2 套无源探头 PP215

重量

2 通道系列：净重 2.5 kg；毛重 3.5 kg
4 通道系列：净重 2.6 kg；毛重 3.8 kg

对比数据	SDS1000X-E	Keysight DSOX900G	Tektronix TBS2000
模拟带宽	70 - 200 MHz	50 - 200 MHz	70 - 90 MHz
通道数	2/4	2/4	2/4
最高实时采样率	1 GSa/s	2 GSa/s	1 GSa/s
最高波形捕获率	400,000 wfm/s	50,000 wfm/s	N/A
最大存储深度	14 Mpts	1 Mpts	20 Mpts
FFT数据处理	1 Mpts	64 kpts	512 kpts
串行触发及解码	标配	选配	不支持
辉度及色温显示	256级辉度及色温显示	256级辉度，不支持色温显示	不支持
分段存储功能	支持	50段	不支持
历史波形记录及分析	支持，80,000帧	不支持	不支持
信号源功能	支持，25 MHz	支持，20 MHz	不支持
波特图功能	支持	支持	不支持
MSO功能	支持	不支持	不支持
屏幕	7英寸（800*480）	7英寸	9 英寸
价格	￥3,480 起	$876 起	$1,200 起

*注:以上价格及参数于2019年7月19日在各品牌官网采集，如有出入，以其官网为准
