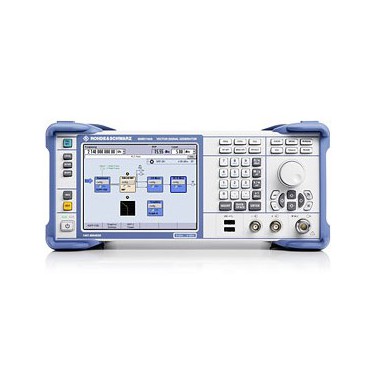

罗德与施瓦茨R&S SMBV100A 矢量信号发生器

SMBV100A 矢量信号发生器

详细介绍

能满足未来的应用需求
• 硬件设计能满足未来应用需求
• 射频部分的输出电平高达6GHz
• 内部信号源可生成的射频信号带宽高达160MHz 的信号
• I/Q 调制器的大射频带宽过500MHz
• 软件升级使仪表功能保持新

仪器概述


I/Q 调制器的频率响应带宽过500MHz

利用基带信号发生器选件可定制内部生成信号
• 具有实时功能的基带编码器，可直接生成信号
• 集成ARB 功能，可回放预先计算的波形
• 可提供不同带宽的只具备ARB功能的型号
• 使用选件R&S^®SMBV-B55 时，存储深度高达256Msample，可生成长测试序列

支持所有重要的新技术数字标准


• 使用方便的图形用户界面，简洁的信号配置方式

• 2G/3G/LTE 移动无线标准

• 无线标准，包括移动WiMAX™ 和WLAN IEEE 802.11n

R&S^®SMBV100A 的图形化用户界面中显示了各种内部可用的数字标准（选配）


图形显示数字标准的设置，例如EUTRA/LTE

高性能射频满足各种领域的应用


• 的相位噪声，确保数字信号保持较低的EVM

• 高输出电平，可补偿测试/系统设置中的损耗

• 建立时间短，测量速度更快

• 模拟调制功能可用于基础测量


使用内部OCXO 测量SSB 相位噪声（R&S^®SMBV-B1H 选件）

大输出功率对频率的测量曲线


I/Q 模式下测量电平设定时间柱状图
灵活的信号处理和基带连接性

• CW 干扰和AWGN 模拟

• 模拟基带输出

• 支持R&S^®EX-IQ-Box 数字信号接口适配器和R&S^®IQR I/Q 数据记录仪



LTE 信号和AWGN 叠加
简单的维护理念，低拥有成本

• 快速现场维修

• 长校准间隔(3年)，维护成本小化

• 简单的模块化设计，缩短了维修时间

全面性与性并举

• 针对高产量进行了优化

º 多段波形模式，实现了测试序列的快速切换

º 可排序的任意波形，具有极大的灵活性

º 很高的电平可重复性，确保了测试条件的稳定性

多段波形的概念


电平可重复性

• 适用于航空航天和领域

º 功能全面，可生成未调制的和复杂调制的脉冲

º 可耦合多台仪器，以生成相位相干射频信号
